W stacji uzdatniania wody na obrzeżach Szanghaju ekipa konserwacyjna wymienia odcinek rury ze stali ocynkowanej. Rura jest używana od ponad dziesięciu lat, a ocynkowana powłoka chroni ją przed korozją. Załoga musi podłączyć nową sekcję do istniejącej instalacji. Mają dwie możliwości: zespawać połączenie lub zastosować kołnierz gwintowany. Spawanie wymagałoby zeszlifowania powłoki ocynkowanej, co spowodowałoby, że strefa spoiny byłaby podatna na korozję. Wymagałoby to również zezwoleń na pracę gorącą i specjalistycznego sprzętu. Natomiast kołnierz gwintowany można zamontować za pomocą prostych narzędzi ręcznych, bez uszkodzenia powłoki ochronnej i bez konieczności stosowania pracy na gorąco. Z tego powodu systemy rur ocynkowanych preferują kołnierze gwintowane. Wybór nie dotyczy tylko wygody; chodzi o zachowanie integralności zabezpieczenia antykorozyjnego i zapewnienie długoterminowej niezawodności całego systemu.
Kołnierz gwintowany to rodzaj kołnierza łączonego z rurą za pomocą gwintu. Jest dostępny w różnych rozmiarach i wartościach ciśnienia, aby dopasować się do różnych zastosowań. W systemie rur ocynkowanych,gwintowany kołnierzoferuje kilka zalet w porównaniu z innymi typami kołnierzy, w tym kołnierzami z szyjką spawaną, kołnierzami wsuwanymi i kołnierzami z połączeniami zakładkowymi. W tym artykule zostaną zbadane techniczne i praktyczne powody, dla których kołnierze gwintowane są preferowanym wyborem w przypadku systemów rur ocynkowanych. Omówimy wpływ spawania na powłoki ocynkowane, wydajność montażu połączeń gwintowych, skuteczność uszczelniania kołnierzy gwintowanych oraz specyfikacje materiałowe zapewniające kompatybilność. Dostarczymy również szczegółowe specyfikacje produktów z naszej fabryki w Wenzhou Longan Flange Co., Ltd.

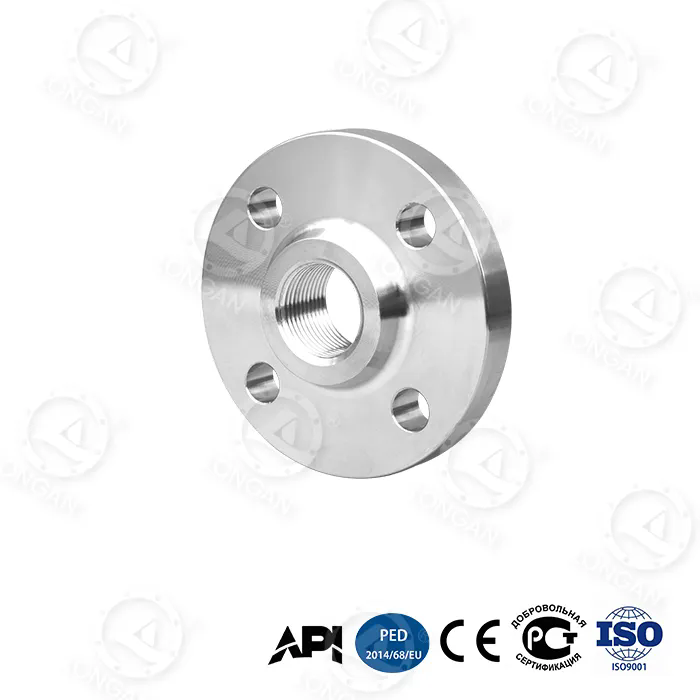

Kołnierz gwintowany to rodzaj kołnierza rurowego mocowanego do rury za pomocą gwintu. Kołnierz ma gwintowany otwór pasujący do gwintu zewnętrznego na końcu rury. Aby zamontować kołnierz, koniec rury jest gwintowany, a kołnierz przykręcany do rury. Kołnierz jest następnie mocowany na miejscu za pomocą spoiny uszczelniającej lub spoiny pomocniczej, chociaż w wielu zastosowaniach niskociśnieniowych nie jest wymagane żadne spawanie. Połączenie gwintowe zapewnia uszczelnienie mechaniczne, które jest w stanie wytrzymać umiarkowane ciśnienia i temperatury. Kołnierze gwintowane są dostępne w różnych rozmiarach, od 1/2 cala do 24 cali i w klasach ciśnienia od 150 do 2500. Są powszechnie stosowane w uzdatnianiu wody, przetwórstwie chemicznym i przemysłowych instalacjach rurowych, gdzie spawanie nie jest praktyczne lub pożądane.
Konstrukcja kołnierza gwintowanego jest prosta, ale skuteczna. Powierzchnia kołnierza jest zazwyczaj podniesiona lub płaska, w zależności od współpracującego kołnierza. Gwintowany otwór jest obrabiany z dokładną tolerancją, aby zapewnić odpowiednie dopasowanie do gwintu rury. Kołnierz jest zwykle wykonany ze stali kutej, staliwa lub stali nierdzewnej, w zależności od zastosowania. W systemie rur ocynkowanych kołnierz gwintowany jest również ocynkowany, aby pasował do rury i zapewniał ochronę przed korozją. Poniższa tabela podsumowuje najważniejsze komponenty i ich funkcje.
| Część | Funkcjonować |
| Korpus kołnierzowy | Zapewnia połączenie strukturalne i powierzchnię współpracującą |
| Otwór gwintowany | Pasuje do gwintu rury, tworząc uszczelnienie mechaniczne |
| Powierzchnia kołnierza | Zapewnia powierzchnię uszczelniającą dla uszczelki |
| Otwory na śruby | Pozwól, aby kołnierz został przykręcony do współpracującego kołnierza |
| Powłoka ocynkowana | Zapewnia ochronę antykorozyjną kołnierza i połączenia |
Na Wenzhou Longan Flange Co., Ltd.nasza fabryka produkuje kołnierze gwintowane w różnych rozmiarach, ciśnieniach i materiałach. Oferujemy ocynkowane kołnierze gwintowane, które są specjalnie zaprojektowane do stosowania w ocynkowanych systemach rurowych. Nasze kołnierze są produkowane zgodnie z międzynarodowymi normami, w tym ANSI B16.5, DIN i JIS, zapewniając kompatybilność z szeroką gamą rur i złączek.
Rura ocynkowana to rura stalowa pokryta warstwą cynku w celu ochrony przed korozją. Powłoka cynkowa działa jak anoda protektorowa, co oznacza, że będzie korodować preferencyjnie w stosunku do stali, chroniąc ją przed rdzą. Ochrona ta jest skuteczna pod warunkiem, że powłoka cynkowa pozostaje nienaruszona. Podczas spawania rury ciepło procesu spawania wypala powłokę cynkową w strefie wpływu ciepła. Powoduje to, że leżąca pod spodem stal jest odsłonięta i podatna na korozję. Ponadto proces spawania może wytwarzać toksyczne opary z odparowanego cynku, które mogą być niebezpieczne dla spawacza. Poniższa tabela podsumowuje wpływ spawania na rurę ocynkowaną.
| Efekt | Konsekwencja |
| Wypaliła się powłoka cynkowa | Odsłonięta stal jest podatna na korozję |
| Strefa wpływu ciepła | Zmniejszone właściwości mechaniczne w obszarze spoiny |
| Toksyczne opary | Zagrożenie zdrowia spawaczy; wymaga wentylacji i środków ochrony indywidualnej |
| Konieczność ponownego malowania | Dodatkowa praca i materiały w celu przywrócenia ochrony antykorozyjnej |
| Zezwolenie na pracę gorącą | Dodatkowe procedury bezpieczeństwa i przestoje |
Efekty te sprawiają, że spawanie jest niepożądaną opcją łączenia rur ocynkowanych. Alternatywą jest zastosowanie połączenia mechanicznego, które nie wymaga ogrzewania. Kołnierz gwintowany jest jednym z takich połączeń. Nakręcając kołnierz na gwintowany koniec rury, powłoka cynkowa zostaje zachowana, a ochrona antykorozyjna systemu pozostaje nienaruszona. W naszej fabryce rozumiemy znaczenie konserwacji powłoki ocynkowanej. Nasze kołnierze gwintowane zostały zaprojektowane tak, aby zapewnić niezawodne połączenie mechaniczne bez naruszania integralności rury.
Montaż kołnierza gwintowanego to prosty proces mechaniczny, który nie wymaga użycia ciepła. Koniec rury gwintuje się za pomocą maszyny do gwintowania rur lub gwintownicy ręcznej. Proces gwintowania usuwa niewielką ilość materiału z końca rury, ale powłoka cynkowa na pozostałej części rury pozostaje nienaruszona. Następnie kołnierz nakręca się na gwintowany koniec rury. Gwinty łączą się, tworząc uszczelnienie mechaniczne. W niektórych przypadkach na gwinty nakłada się uszczelniacz do gwintów lub taśmę, aby poprawić uszczelnienie. Następnie kołnierz jest przykręcany do kołnierza współpracującego, kończąc połączenie. Cały proces można wykonać za pomocą prostych narzędzi ręcznych, bez konieczności posiadania zezwoleń na prace gorące lub specjalistycznego sprzętu spawalniczego. Poniższa tabela podsumowuje etapy montażu kołnierza gwintowanego.
| Krok | Działanie | Sprzęt |
| 1 | Przytnij rurę na odpowiednią długość | Obcinak do rur lub piła |
| 2 | Nawlecz koniec rury | Maszyna do gwintowania rur lub gwintownica ręczna |
| 3 | Wyczyść gwinty | Szczotka druciana lub szmatka |
| 4 | Nałożyć uszczelniacz do gwintów | Taśma PTFE lub pasta do rur |
| 5 | Nakręcić kołnierz na rurę | Klucz do rur |
| 6 | Dokręcić kołnierz | Klucz do rur |
| 7 | Przykręcić kołnierz do współpracującego kołnierza | Klucz lub klucz udarowy |
Proces instalacji jest szybki, czysty i bezpieczny. Można go wykonywać w obszarach, w których praca gorąca nie jest dozwolona, na przykład w atmosferze wybuchowej lub w przestrzeniach zamkniętych. Eliminuje także potrzebę ponownego pokrywania strefy spoiny, co pozwala zaoszczędzić czas i materiały. W naszej fabryce zapewniamy szczegółowe instrukcje montażu naszych kołnierzy gwintowanych, a nasz zespół techniczny jest dostępny, aby pomóc w przypadku jakichkolwiek pytań.
Skuteczność uszczelniania kołnierza gwintowanego zależy od jakości połączenia gwintu i zastosowania odpowiedniego uszczelniacza do gwintów. Prawidłowo zamontowane połączenie gwintowe może zapewnić szczelne uszczelnienie w przypadku umiarkowanych ciśnień i temperatur. Wartość ciśnienia kołnierza gwintowanego zależy od jego konstrukcji, materiału i rozmiaru. Standardowe kołnierze gwintowane są dostępne w klasach ciśnienia od 150 do 2500. Poniższa tabela podsumowuje typowe wartości ciśnienia i temperatury dla naszych kołnierzy gwintowanych.
| Klasa ciśnienia | Maksymalne ciśnienie (bar) | Maksymalna temperatura (°C) | Typowe zastosowanie |
| Klasa 150 | 20 | 200 | Woda niskociśnieniowa, HVAC |
| Klasa 300 | 50 | 200 | Woda średniociśnieniowa, rurociągi technologiczne |
| Klasa 600 | 100 | 200 | Woda pod wysokim ciśnieniem, instalacje przemysłowe |
| Klasa 900 | 150 | 200 | Zastosowania przemysłowe pod wysokim ciśnieniem |
| Klasa 1500 | 250 | 200 | Zastosowania bardzo wysokociśnieniowe |
| Klasa 2500 | 420 | 200 | Zastosowania ekstremalnie ciśnieniowe |
Należy pamiętać, że ciśnienie znamionowe połączenia gwintowego jest na ogół niższe niż w przypadku połączenia spawanego tej samej wielkości i klasy. Dzieje się tak, ponieważ gwinty zmniejszają grubość ścianki rury i powodują koncentrację naprężeń. Z tego powodu kołnierze gwintowane są zwykle stosowane w zastosowaniach przy niższym ciśnieniu lub tam, gdzie grubość ścianki rury jest wystarczająca do umieszczenia gwintu. W systemie rur ocynkowanych ciśnienie znamionowe gwintowanego kołnierza musi być dopasowane do ciśnienia znamionowego rury i instalacji. W naszej fabryce możemy pomóc w wyborze odpowiedniej klasy ciśnienia dla Twojego zastosowania.
Materiał kołnierza gwintowanego musi być kompatybilny z materiałem rury i transportowanym płynem. W przypadku systemów rur ocynkowanych kołnierz jest zwykle wykonany ze stali ocynkowanej, która pasuje do rury i zapewnia ten sam poziom ochrony przed korozją. W razie potrzeby kołnierz może być również wykonany ze stali nierdzewnej lub innych materiałów. Specyfikacje kołnierza gwintowanego obejmują rozmiar, klasę ciśnienia, materiał, typ gwintu i typ czoła kołnierza. Poniższa tabela podsumowuje kluczowe specyfikacje naszych ocynkowanych kołnierzy gwintowanych.
| Specyfikacja | Opcje |
| Rozmiar | 1/2" do 24" (DN15 do DN600) |
| Klasa ciśnienia | 150, 300, 600, 900, 1500, 2500 |
| Tworzywo | Ocynkowana stal węglowa, stal nierdzewna, żeliwo sferoidalne |
| Typ gwintu | NPT, BSPT, BSPP, metryczne |
| Powierzchnia kołnierza | Podniesiona powierzchnia (RF), płaska powierzchnia (FF), złącze pierścieniowe (RTJ) |
| Standard | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Powłoka | Cynkowane ogniowo, cynkowane galwanicznie |
W Wenzhou Longan Flange Co., Ltd. nasza fabryka produkuje kołnierze gwintowane spełniające te i inne specyfikacje. Możemy dostosować kołnierz do konkretnych wymagań projektu, w tym specjalnych rozmiarów, specjalnych materiałów i specjalnych typów gwintów. Nasz proces kontroli jakości obejmuje kontrolę wymiarową, sprawdzanie gwintów i próbę ciśnieniową, aby upewnić się, że każdy kołnierz spełnia wymagane standardy.
Wybierając kołnierz do systemu rur ocynkowanych, inżynierowie mają do wyboru kilka opcji, w tym kołnierze z szyjką spawaną, kołnierze nasuwane, kołnierze z połączeniami zakładkowymi i kołnierze gwintowane. Każdy typ ma swoje zalety i wady. Poniższa tabela porównuje kluczowe cechy tych typów kołnierzy.
| Typ kołnierza | Metoda instalacji | Konserwuje powłokę ocynkowaną | Ocena ciśnienia | Koszt |
| Kołnierz gwintowany | Nakręcany na gwintowaną rurę | Tak | Umiarkowany | Niski-Średni |
| Kołnierz do spawania | Przyspawane do rury | Nie (powłoka uszkodzona) | Wysoki | Średnio-wysoki |
| Kołnierz wsuwany | Nasunąć na rurę i przyspawać | Nie (powłoka uszkodzona) | Umiarkowany | Niski-Średni |
| Kołnierz zakładkowy | Używany z końcówką; bez spawania do rury | Tak (jeśli króciec jest ocynkowany) | Umiarkowany | Średni |
Jak pokazuje tabela, kołnierz gwintowany jest jedynym typem, który pozwala zachować powłokę ocynkowaną bez konieczności stosowania dodatkowych komponentów lub procedur. Kołnierz zakładkowy może również chronić powłokę, jeśli zostanie zastosowany ocynkowany króćiec, ale wymaga to większej liczby komponentów i jest droższy. Kołnierze Weld Neck i Slip-On wymagają spawania, co powoduje uszkodzenie powłoki i konieczność ponownego pokrycia. Z tych powodów kołnierz gwintowany jest preferowanym wyborem w przypadku systemów rur ocynkowanych.
Pytanie 1: Jakie jest maksymalne ciśnienie znamionowe kołnierza gwintowanego w systemie rur ocynkowanych?
Odpowiedź: Kołnierze gwintowane są dostępne w klasach ciśnienia do 2500. Jednak maksymalne ciśnienie dla połączenia gwintowego jest zazwyczaj niższe niż w przypadku połączenia spawanego tej samej wielkości i klasy. Dzieje się tak, ponieważ gwinty zmniejszają grubość ścianki rury i powodują koncentrację naprężeń. W przypadku większości systemów rur ocynkowanych wystarczające są kołnierze klasy 150 lub 300. W Wenzhou Longan Flange Co., Ltd. możemy pomóc w wyborze odpowiedniej klasy ciśnienia dla Twojego zastosowania.
Pytanie 2: Czy kołnierz gwintowany może być stosowany w zastosowaniach wysokotemperaturowych?
Odpowiedź: Kołnierze gwintowane mogą być stosowane w zastosowaniach wysokotemperaturowych, ale temperatura zależy od materiału kołnierza i uszczelki. Standardowe kołnierze ze stali węglowej ocynkowanej nadają się do temperatur do 200°C. W przypadku wyższych temperatur mogą być wymagane kołnierze ze stali nierdzewnej lub stali stopowej. Ważne jest, aby wybrać kołnierz i uszczelkę przystosowane do temperatury roboczej systemu.
Pytanie 3: Jakiego rodzaju uszczelniacza do gwintów należy użyć w przypadku kołnierza gwintowanego?
Odpowiedź: Taśma PTFE lub pasta do rur jest powszechnie stosowana jako uszczelniacz gwintów w kołnierzach gwintowanych. Taśma PTFE jest łatwa w aplikacji i zapewnia dobre uszczelnienie przed wodą i wieloma innymi płynami. Pasta do rur to pasta nakładana na gwinty, która zapewnia solidniejsze uszczelnienie przy wyższych ciśnieniach. Wybór zależy od zastosowania i transportowanego płynu. Zawsze postępuj zgodnie z zaleceniami producenta dotyczącymi środka uszczelniającego.
Pytanie 4: Jak zapewnić szczelne połączenie za pomocą kołnierza gwintowanego?
Odpowiedź: Aby zapewnić szczelne połączenie, należy postępować zgodnie z poniższymi krokami: dokładnie oczyścić gwinty, równomiernie nałożyć uszczelniacz do gwintów, ręcznie dokręcić kołnierz do rury, a następnie dokręcić kluczem do rur. Nie dokręcaj zbyt mocno, ponieważ może to spowodować uszkodzenie gwintów lub pęknięcie kołnierza. Jeśli jest dostępny, użyj skalibrowanego klucza dynamometrycznego. Na koniec przykręcić kołnierz do współpracującego kołnierza, dokręcając śruby w sposób gwiazdowy, aby zapewnić równomierny nacisk na uszczelkę. Nasza fabryka zapewnia szczegółowe instrukcje montażu naszych kołnierzy gwintowanych.
Pytanie 5: Czy ocynkowane kołnierze gwintowane nadają się do systemów wody pitnej?
Odpowiedź: Tak, ocynkowane kołnierze gwintowane nadają się do systemów wody pitnej, pod warunkiem, że cynkowanie zostanie wykonane zgodnie ze standardem zatwierdzonym do kontaktu z wodą pitną. Powłoka cynkowa jest obojętna i nie wydziela do wody szkodliwych substancji. W naszej fabryce stosujemy cynkowanie ogniowe spełniające wymagania normy ASTM A153 i innych odpowiednich norm dotyczących zastosowań w wodzie pitnej.
Ocynkowane systemy rurowe preferują kołnierze gwintowane, ponieważ oferują połączenie wydajności instalacji, ochrony przed korozją i integralności połączenia, jakiego nie może dorównać żaden inny typ kołnierza. Połączenie gwintowe eliminuje potrzebę spawania, które mogłoby uszkodzić powłokę ocynkowaną i narazić rurę na korozję. Pozwala na szybki, czysty i bezpieczny montaż bez konieczności posiadania zezwoleń na prace gorące czy specjalistycznego sprzętu. Konserwuje powłokę cynkową, zapewniając nienaruszoną ochronę antykorozyjną całego systemu. Zapewnia niezawodne, szczelne uszczelnienie w przypadku umiarkowanych ciśnień i temperatur. W Wenzhou Longan Flange Co., Ltd. nasza fabryka produkuje wysokiej jakości kołnierze gwintowane zaprojektowane specjalnie do systemów rur ocynkowanych. Używamy wyłącznie najlepszych materiałów i przestrzegamy rygorystycznych procedur kontroli jakości, aby mieć pewność, że każdy kołnierz spełnia najwyższe standardy wydajności i niezawodności.
Niezależnie od tego, czy projektujesz nowy system rur ocynkowanych, czy konserwujesz istniejący, zapraszamy do skontaktowania się z naszym zespołem technicznym w celu omówienia Twoich wymagań. Możemy zapewnić szczegółowe specyfikacje produktu, pomoc w doborze materiałów i wsparcie w zakresie zastosowań. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w projektach rurociągów do uzdatniania wody oraz rurociągów przemysłowych i komercyjnych na całym świecie.
Skontaktuj się z Wenzhou Longan Flange Co., Ltd. już dziśaby omówić wymagania dotyczące kołnierzy gwintowanych i odkryć, w jaki sposób nasze kołnierze mogą poprawić niezawodność i wydajność Twojego systemu rur ocynkowanych.
