W zakładzie produkującym półprzewodniki czystość gazów i substancji chemicznych używanych w procesie produkcyjnym mierzy się w częściach na bilion. Pojedyncza cząstka kurzu, ślad wilgoci lub mikroskopijny wyciek mogą zniszczyć całą partię wafli. Systemy rurociągów transportujących te ultraczyste gazy i chemikalia należą do najbardziej wymagających w każdej branży. Każdy element – każdy zawór, każda złączka, każdy kołnierz – musi spełniać rygorystyczne normy dotyczące czystości, czystości materiału i szczelności. Kołnierz gwintowany jest jednym z kluczowych elementów tych linii o wysokiej czystości. Zapewnia sposób łączenia rur, zaworów i sprzętu przy jednoczesnym zachowaniu integralności ultraczystego środowiska.
Pytanie, w jaki sposób kołnierz gwintowany obsługuje linie półprzewodnikowe o wysokiej czystości, jest kwestią projektu, materiału i precyzji produkcji. Kołnierz musi być wykonany ze stali nierdzewnej o wysokiej czystości, zazwyczaj 316L lub 316L VAR, która jest odporna na korozję i minimalizuje odgazowywanie. Musi mieć gładkie, pasywne wykończenie powierzchni, które zapobiega przyleganiu cząstek i ułatwia czyszczenie. Aby zapewnić szczelność uszczelnienia, należy go obrobić z zachowaniem dokładnych tolerancji. Należy go dokładnie oczyścić i zapakować, aby zapobiec zanieczyszczeniu podczas instalacji. W tym artykule zbadana zostanie rola kołnierza gwintowanego w liniach półprzewodnikowych o wysokiej czystości, uwzględniając wymagania materiałowe, cechy konstrukcyjne, procesy produkcyjne i środki kontroli jakości zapewniające wydajność. Podamy również szczegółowe specyfikacje naszychKołnierze gwintowanez naszej fabryki w Wenzhou Longan Flange Co., Ltd.

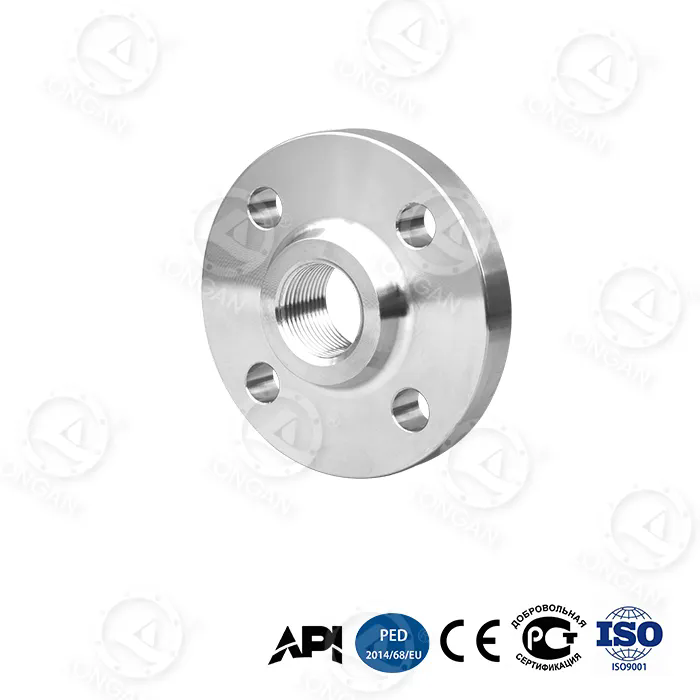

Kołnierz gwintowany to rodzaj kołnierza mocowanego do rury za pomocą połączenia gwintowego. Kołnierz ma gwintowany otwór pasujący do gwintu zewnętrznego na końcu rury. Kołnierz przykręca się do rury, a następnie zwykle zabezpiecza za pomocą spoiny uszczelniającej lub spoiny tylnej, aby zapobiec wyciekom i zapewnić integralność konstrukcyjną. Kołnierze gwintowane są stosowane w różnych systemach rurociągów, ale są szczególnie cenne w obiektach półprzewodnikowych, ponieważ umożliwiają łatwy montaż i demontaż w ciasnych przestrzeniach. W przeciwieństwie do kołnierzy spawanych, które wymagają sprzętu spawalniczego i wykwalifikowanych spawaczy, kołnierze gwintowane można montować za pomocą prostych narzędzi. Dzięki temu idealnie nadają się do zastosowań, w których przestrzeń jest ograniczona lub gdzie może zaistnieć potrzeba modyfikacji systemu rurociągów. Poniższa tabela podsumowuje typowe zastosowania kołnierzy gwintowanych w urządzeniach półprzewodnikowych.
| Aplikacja | Opis | Kluczowe wymagania |
| Masowa dostawa gazu | Transport azotu, argonu, wodoru i tlenu | Wysoka czystość, szczelność |
| Specjalne przewody gazowe | Transport silanu, amoniaku i innych gazów procesowych | Odporność na korozję, czystość |
| Dostawa substancji chemicznych | Transport kwasów, zasad i rozpuszczalników | Kompatybilność chemiczna, wysoka czystość |
| Linie wydechowe | Transport gazów odlotowych z narzędzi procesowych | Odporność na korozję, szczelność |
| Linie wody chłodzącej | Transport wody chłodzącej do urządzeń | Odporność na korozję, niezawodność |
Na Wenzhou Longan Flange Co., Ltd.nasza fabryka specjalizuje się w produkcji kołnierzy gwintowanych o wysokiej czystości dla przemysłu półprzewodników. Posiadamy bogate doświadczenie w produkcji kołnierzy spełniających rygorystyczne wymagania tego wymagającego rynku. Nasz zespół inżynierów ściśle współpracuje z naszymi klientami, aby zrozumieć ich specyficzne wymagania i zapewnić optymalne rozwiązanie kołnierzowe.
Czystość materiału użytego w kołnierzu gwintowanym ma kluczowe znaczenie dla utrzymania czystości gazu lub substancji chemicznej przepływającej przez linię. Nawet śladowe ilości zanieczyszczeń w metalu mogą przedostać się do strumienia technologicznego, zanieczyszczając produkt i zmniejszając wydajność. Najpopularniejszym materiałem na kołnierze półprzewodników o wysokiej czystości jest stal nierdzewna 316L, która zawiera niską zawartość węgla i molibdenu w celu zwiększenia odporności na korozję. W przypadku jeszcze wyższych wymagań w zakresie czystości stosowana jest stal 316L VAR (przetapiana łukiem próżniowym). Stal VAR ma niższy poziom wtrąceń i pierwiastków śladowych, dzięki czemu jest czystsza i bardziej odporna na odgazowanie. Poniższa tabela porównuje skład i właściwości standardowej stali nierdzewnej 316L i 316L VAR.
| Element/właściwość | Stal nierdzewna 316L | Stal nierdzewna 316L VAR |
| Węgiel (C) maks | 0,03% | 0,03% |
| Chrom (Cr) | 16 - 18% | 16 - 18% |
| Nikiel (Ni) | 10 - 14% | 10 - 14% |
| Molibden (Mo) | 2 - 3% | 2 - 3% |
| Inkluzje | Poziomy standardowe | Bardzo niski |
| Szybkość odgazowywania | Standard | Niski |
| Odporność na korozję | Dobry | Doskonały |
| Koszt | Niżej | Wyższy |
W naszej fabryce surowce pozyskujemy od certyfikowanych dostawców, którzy specjalizują się w stali nierdzewnej o wysokiej czystości. Weryfikujemy skład każdej partii stali za pomocą analizy spektroskopowej, aby upewnić się, że spełnia ona nasze specyfikacje. Wykonujemy również dodatkowe etapy czyszczenia i pasywacji, aby usunąć wszelkie zanieczyszczenia powierzchni. Naszym celem jest dostarczanie kołnierzy gwintowanych, które są tak czyste, jak przewody, którym służą.
Wykończenie powierzchni kołnierza gwintowanego jest czynnikiem krytycznym w zastosowaniach półprzewodników o wysokiej czystości. Chropowata powierzchnia może zatrzymywać cząstki, wilgoć i mikroorganizmy, które następnie mogą zostać uwolnione do strumienia technologicznego. Z drugiej strony gładka powierzchnia jest łatwiejsza do czyszczenia i mniej narażona na gromadzenie się zanieczyszczeń. Wykończenie powierzchni jest zwykle mierzone w Ra (średnia arytmetyczna chropowatość) lub RMS (średnia kwadratowa chropowatość). W przypadku zastosowań półprzewodnikowych wykończenie powierzchni powinno wynosić Ra 0,4 µm lub więcej. W przypadku najbardziej krytycznych zastosowań, takich jak przewody gazowe o bardzo wysokiej czystości, może być wymagane wykończenie powierzchni na poziomie Ra 0,25 µm lub lepszym. Poniższa tabela podsumowuje wymagania dotyczące wykończenia powierzchni dla różnych zastosowań półprzewodników.
| Aplikacja | Wykończenie powierzchni (Ra) | Metoda czyszczenia | Typowe zastosowanie |
| Ogólna wysoka czystość | 0,4 µm | Polerowanie mechaniczne | Masowe przewody gazowe |
| Ultrawysoka czystość | 0,25 µm | Elektropolerowanie | Specjalne przewody gazowe |
| Proces krytyczny | 0,13 µm | Elektropolerowanie + pasywacja | Linie gazu procesowego |
| Dostawa substancji chemicznych | 0,25 - 0,4 µm | Elektropolerowanie | Linie kwasów i rozpuszczalników |
W Wenzhou Longan Flange Co., Ltd. nasza fabryka wykorzystuje zaawansowane techniki obróbki i polerowania, aby osiągnąć wymagane wykończenie powierzchni. Używamy tokarek CNC z narzędziami diamentowymi, aby uzyskać gładką powierzchnię czoła kołnierza i otworu. Dla wyższych wymagań czystości oferujemy elektropolerowanie, które usuwa cienką warstwę materiału z powierzchni i daje lustrzane wykończenie. Elektropolerowanie zwiększa również odporność stali nierdzewnej na korozję poprzez wzbogacenie zawartości chromu na powierzchni. Nasz zespół kontroli jakości mierzy wykończenie powierzchni każdego kołnierza za pomocą profilometru, aby upewnić się, że spełnia on określone wymagania.
Szczelne uszczelnienie jest niezbędne dla każdego elementu linii półprzewodnikowej o wysokiej czystości. Nawet mikroskopijny wyciek może spowodować przedostanie się wilgoci lub tlenu do układu, zanieczyszczając gaz procesowy i zmniejszając wydajność. Kołnierz gwintowany musi być zaprojektowany tak, aby zapewniał niezawodne uszczelnienie pod ciśnieniem roboczym i temperaturą systemu. Kluczowymi cechami konstrukcyjnymi zapewniającymi szczelność uszczelnienia są konstrukcja czoła kołnierza, uszczelka i konstrukcja gwintu. Powierzchnia kołnierza jest zazwyczaj powierzchnią wypukłą lub powierzchnią płaską z koncentrycznym rowkiem. Uszczelka jest zazwyczaj pierścieniem metalowym lub elastomerowym, który jest ściśnięty pomiędzy powierzchniami kołnierzy. Konstrukcja gwintu to zazwyczaj gwint stożkowy lub równoległy, który zapewnia ścisłe dopasowanie pomiędzy kołnierzem a rurą. Poniższa tabela podsumowuje cechy konstrukcyjne i ich funkcje.
| Funkcja projektowa | Funkcjonować | Typowa specyfikacja |
| Powierzchnia kołnierza | Zapewnia powierzchnię uszczelniającą | Podniesiona powierzchnia, płaska powierzchnia lub rowkowana |
| Uszczelka | Ściśnięte pomiędzy powierzchniami w celu uszczelnienia | Pierścień metalowy lub elastomerowy |
| Nitka | Łączy kołnierz z rurą | NPT, BSPT lub metryczny równoległy |
| Uszczelnij spoinę | Zapewnia pierwotne uszczelnienie i integralność strukturalną | Spoina z pełną penetracją |
| Otwory na śruby | Ściśnij uszczelkę | Precyzyjny odstęp i średnica |
W naszej fabryce projektujemy nasze kołnierze gwintowane, aby zapewnić szczelne uszczelnienie w najbardziej wymagających zastosowaniach półprzewodników. Stosujemy precyzyjną obróbkę, aby zapewnić, że powierzchnia czołowa kołnierza jest płaska i równoległa, a otwory na śruby są prawidłowo ustawione. Oferujemy również szeroką gamę opcji uszczelek dostosowanych do różnych wymagań procesowych. Nasz zespół kontroli jakości poddaje próbie ciśnieniowej każdy zespół kołnierza, aby sprawdzić jego szczelność przed wysyłką.
Czyszczenie i pakowanie kołnierza gwintowanego do zastosowań półprzewodnikowych jest równie ważne jak projekt i produkcja. Idealnie wykonany kołnierz może w dalszym ciągu zanieczyścić linię technologiczną, jeśli nie zostanie odpowiednio oczyszczony i zapakowany. Proces czyszczenia kołnierzy klasy półprzewodnikowej zazwyczaj obejmuje kilka etapów: odtłuszczanie, trawienie, pasywację i płukanie ultraczystą wodą. Odtłuszczanie usuwa oleje i smary z operacji obróbki. Wytrawianie usuwa kamień i warstwy tlenków. Pasywacja wzmacnia warstwę tlenku chromu na powierzchni, co poprawia odporność na korozję. Płukanie ultraczystą wodą usuwa wszelkie pozostałe zanieczyszczenia. Oczyszczony kołnierz jest następnie suszony i pakowany w pomieszczeniu czystym. Poniższa tabela podsumowuje proces czyszczenia i pakowania.
| Krok | Zamiar | Typowa metoda |
| Odtłuszczanie | Usunąć oleje i smary | Czyszczenie rozpuszczalnikiem lub zasadą |
| Marynowanie | Usuń kamień i tlenek | Kąpiel kwasowa (azotowa + fluorowodorowa) |
| Pasywacja | Wzmocnij warstwę tlenku chromu | Kąpiel w kwasie azotowym |
| Płukanie | Usunąć pozostałości kwasu | Ultraczysta woda (18 MΩ·cm) |
| Wysuszenie | Usuń wilgoć | Suszenie azotem lub suszenie próżniowe |
| Opakowanie | Zapobiegać zanieczyszczeniu podczas transportu | Worki do pomieszczeń czystych (klasa 100 lub lepsza) |
W Wenzhou Longan Flange Co., Ltd. nasza fabryka dysponuje wydzielonym pomieszczeniem czystym do końcowego czyszczenia i pakowania naszych kołnierzy gwintowanych klasy półprzewodnikowej. Używamy ultraczystej wody o oporności 18 MΩ·cm, aby mieć pewność, że na powierzchni nie pozostaną żadne zanieczyszczenia jonowe. Wykonujemy również liczenie cząstek w produkcie końcowym, aby sprawdzić, czy spełnia on wymagania naszych klientów w zakresie czystości. Nasze opakowania zaprojektowano tak, aby zapobiegały zanieczyszczeniu podczas transportu i przechowywania. Można je otwierać w pomieszczeniu czystym bez wprowadzania cząstek.
Kluczowe specyfikacje kołnierzy gwintowanych klasy półprzewodnikowej obejmują rozmiar, ciśnienie znamionowe, materiał, wykończenie powierzchni, typ gwintu i poziom czystości. Poniższa tabela zawiera podsumowanie typowych specyfikacji naszych kołnierzy gwintowanych klasy półprzewodnikowej.
| Specyfikacja | Zakres | Notatki |
| Rozmiar | 1/4" - 4" | Dostępne rozmiary metryczne |
| Ocena ciśnienia | Klasa 150 - Klasa 600 | Dostępne wyższe oceny |
| Tworzywo | 316L, 316L WAR | Certyfikowany zgodnie z ASTM A182 |
| Wykończenie powierzchni | Ra 0,4 µm - 0,13 µm | Elektropolerowane do zastosowań krytycznych |
| Typ gwintu | NPT, BSPT, metryczne | Dobierany na podstawie systemu rurociągów |
| Poziom czystości | Pomieszczenie czyste klasy 100 | Liczba cząstek zweryfikowana |
| Opakowanie | Torba do pomieszczeń czystych | Podwójne opakowanie dla ochrony |
| Certyfikaty | Certyfikat materiałowy, certyfikat czystości | Możliwość śledzenia numeru rui |
W naszej fabryce produkujemy kołnierze gwintowane, aby spełniać te i inne specyfikacje. Możemy dostosować rozmiar, materiał, wykończenie powierzchni i rodzaj gwintu do konkretnych wymagań. Nasz system kontroli jakości obejmuje kontrolę wymiarową, certyfikację materiałów, pomiar wykończenia powierzchni i weryfikację czystości, aby zapewnić, że każdy kołnierz spełnia nasze wysokie standardy.
Pytanie 1: Jaka jest różnica między kołnierzem gwintowanym a kołnierzem spawanym?
Odpowiedź: Kołnierz gwintowany mocuje się do rury poprzez przykręcenie go do zewnętrznego gwintu rury. Spawany kołnierz mocuje się poprzez przyspawanie go do rury. Kołnierze gwintowane są łatwiejsze w montażu i demontażu, co czyni je idealnymi do zastosowań, w których przestrzeń jest ograniczona lub gdzie może zaistnieć potrzeba modyfikacji systemu rur. Kołnierze spawane zapewniają mocniejsze, bardziej szczelne połączenie i są preferowane w zastosowaniach wysokociśnieniowych lub wysokotemperaturowych. W urządzeniach półprzewodnikowych kołnierze gwintowane są często używane w przypadku mniejszych linii, natomiast kołnierze spawane są używane w przypadku większych, bardziej krytycznych linii.
Pytanie 2: Dlaczego do kołnierzy półprzewodnikowych preferowana jest stal nierdzewna 316L VAR?
Odpowiedź: Stal nierdzewna 316L VAR (przetapiana łukowo próżniowo) jest preferowana na kołnierze półprzewodnikowe, ponieważ ma niższy poziom wtrąceń i pierwiastków śladowych niż standardowa stal 316L. Dzięki temu jest czystszy, bardziej odporny na korozję i mniej podatny na odgazowanie. Odgazowanie to uwolnienie uwięzionych gazów z materiału, które mogą zanieczyścić strumień procesowy. Stal VAR wytwarzana jest poprzez topienie stali w próżni, co usuwa rozpuszczone gazy i lotne zanieczyszczenia.
Pytanie 3: Co to jest elektropolerowanie i dlaczego jest ważne w przypadku kołnierzy półprzewodnikowych?
Odpowiedź: Elektropolerowanie to proces elektrochemiczny, który usuwa cienką warstwę materiału z powierzchni metalowej części. Służy do poprawy wykończenia powierzchni, zwiększenia odporności na korozję i usunięcia zanieczyszczeń. W przypadku kołnierzy półprzewodników elektropolerowanie jest ważne, ponieważ pozwala uzyskać gładką, pasywną powierzchnię, która jest łatwa do czyszczenia i odporna na przyleganie cząstek. Gładka powierzchnia zmniejsza również powierzchnię dostępną do odgazowania, poprawiając czystość strumienia procesowego.
Pytanie 4: Jak sprawdzić czystość kołnierza gwintowanego?
Odpowiedź: Czystość kołnierza gwintowanego można sprawdzić kilkoma metodami, w tym kontrolą wzrokową, analizą liczby cząstek i analizą powierzchni. Kontrola wzrokowa pod mikroskopem może ujawnić duże cząstki i wady powierzchni. Analiza liczby cząstek polega na przepłukaniu kołnierza ultraczystą wodą i zliczeniu cząstek w wodzie płuczącej. Techniki analizy powierzchni, takie jak rentgenowska spektroskopia fotoelektronów (XPS), mogą wykryć śladowe zanieczyszczenia na powierzchni. W Wenzhou Longan Flange Co., Ltd. stosujemy kombinację tych metod w celu sprawdzenia czystości naszych kołnierzy.
Pytanie 5: Czy kołnierze gwintowane mogą być stosowane w przewodach gazowych o bardzo wysokiej czystości?
Odpowiedź: Tak, kołnierze gwintowane mogą być stosowane w przewodach gazowych o bardzo wysokiej czystości, pod warunkiem, że są produkowane zgodnie z odpowiednimi specyfikacjami. Kołnierz musi być wykonany z materiału o wysokiej czystości, takiego jak stal nierdzewna 316L VAR, i musi mieć gładką, elektropolerowaną powierzchnię. Gwinty muszą być precyzyjne, a powierzchnia kołnierza musi być płaska i równoległa. Kołnierz należy również dokładnie oczyścić i zapakować w pomieszczeniu czystym. Gdy te warunki zostaną spełnione, kołnierze gwintowane mogą zapewnić niezawodną i szczelną pracę w przewodach gazowych o bardzo wysokiej czystości.
Kołnierz gwintowany odgrywa kluczową rolę w liniach półprzewodnikowych o wysokiej czystości. Zapewnia niezawodne, szczelne połączenie, które pozwala zachować czystość gazów i chemikaliów przepływających przez instalację. Jego wydajność zależy od materiału, projektu, precyzji wykonania i czystości produktu końcowego. Nasza fabryka w Wenzhou Longan Flange Co., Ltd. dysponuje wiedzą i sprzętem do produkcji kołnierzy gwintowanych o wysokiej czystości, które spełniają najbardziej rygorystyczne wymagania przemysłu półprzewodników. Używamy certyfikowanej stali nierdzewnej 316L i 316L VAR, precyzyjnej obróbki, elektropolerowania i opakowań do pomieszczeń czystych, aby mieć pewność, że każdy wyprodukowany przez nas kołnierz jest gotowy do użycia w najbardziej krytycznych zastosowaniach.
Niezależnie od tego, czy budujesz nową fabrykę półprzewodników, czy konserwujesz istniejącą, zapraszamy do kontaktu z nami w celu omówienia wymagań dotyczących kołnierzy gwintowanych. Możemy dostarczyć próbki, dane techniczne i niestandardowe rozwiązania. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem producentów półprzewodników na całym świecie.
Skontaktuj się z Wenzhou Longan Flange Co., Ltd. już dziśaby omówić wymagania dotyczące kołnierzy gwintowanych o wysokiej czystości i odkryć, w jaki sposób nasze produkty mogą poprawić niezawodność i czystość linii półprzewodnikowych.
