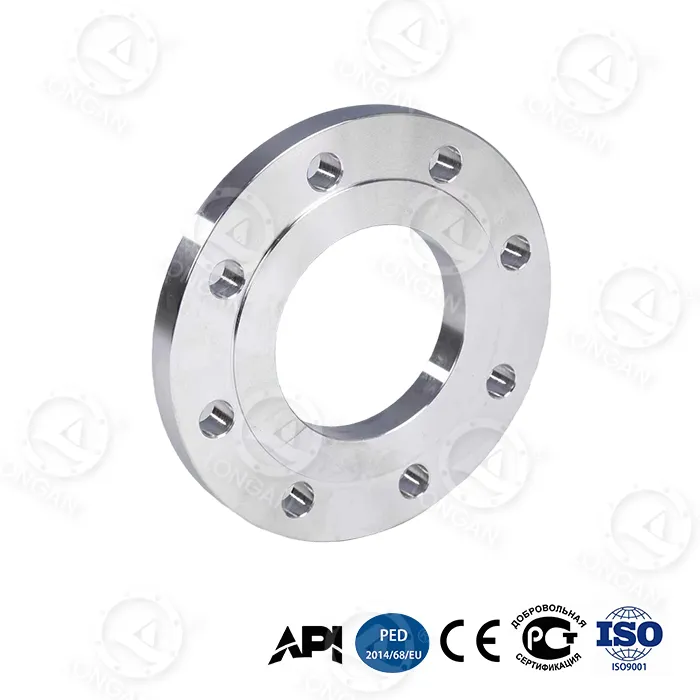

W jaki sposób płaski kołnierz spawalniczy 304 z gładką powierzchnią zapobiega wyciekom?

Podsumowanie artykułu:Płaski kołnierz spawalniczy 304 z gładką powierzchnią pomaga stworzyć niezawodne połączenie rurowe, gdy jego powierzchnia uszczelniająca, uszczelka, wymiary i warunki montażu są odpowiednio dopasowane. W Wenzhou Longan Flange Co., Ltd. produkujemy kołnierze przemysłowe z możliwością kucia, obróbki skrawaniem i testowania na miejscu. W tym artykule wyjaśniamy, w jaki sposób jakość powierzchni czołowej kołnierza, dobór materiału, dokładność wymiarowa i praktyki instalacyjne współdziałają, aby zmniejszyć ryzyko wycieków w przemysłowych instalacjach rurowych.

Spis treści

• Co powoduje wyciek na połączeniu kołnierzowym?
• W jaki sposób gładka twarz pomaga zapobiegać wyciekom?
• Jak dopasować uszczelkę do kołnierza?
• Dlaczego wymiary i wartości ciśnienia mają znaczenie?
• W jaki sposób kupujący mogą zweryfikować jakość kołnierza?
• Gdzie stosuje się kołnierze gładkie 304?
• Często zadawane pytania

Co powoduje wyciek na połączeniu kołnierzowym?

Nieszczelność kołnierza rzadko wynika z jednego czynnika. Z naszego doświadczenia wynika, że ​​połączenie należy traktować jako kompletny zespół, obejmujący powierzchnie kołnierzy, uszczelkę, śruby, ustawienie rur i warunki pracy. Kołnierz wyprodukowany o prawidłowym rozmiarze nominalnym może nadal przeciekać, jeśli jego powierzchnia uszczelniająca jest uszkodzona lub uszczelka jest nieodpowiednia dla medium procesowego. Oceniając APłaski kołnierz do spawania 304 z gładką powierzchnią, zalecamy sprawdzenie przed instalacją następujących potencjalnych przyczyn:

• Nierówne powierzchnie uszczelniające:Wypaczenia, zadrapania, wgniecenia lub nadmierne nierówności powierzchni mogą uniemożliwić równomierny kontakt uszczelki.
• Nieprawidłowy dobór uszczelki:Uszczelka, która nie jest w stanie wytrzymać działania cieczy, temperatury lub ciśnienia, może ulec pogorszeniu lub utracić swoje właściwości uszczelniające.
• Nieprawidłowo ustawione orurowanie:Nadmierne naprężenie rury lub złe ustawienie mogą powodować nierówne obciążenie złącza kołnierzowego.
• Nierównomierne obciążenie śrub:Nieprawidłowa sekwencja dokręcania lub nierówne obciążenie śrub może zmniejszyć ściskanie uszczelki w niektórych obszarach.
• Nieodpowiednie warunki pracy:Wahania ciśnienia, cykle termiczne, wibracje i korozja mogą mieć wpływ na długoterminową integralność złącza.

Wczesna identyfikacja tych zagrożeń pomaga zespołom zakupowym i inżynierom projektu określić właściwe tolerancje produkcyjne i wymagania instalacyjne, zamiast polegać wyłącznie na materiale kołnierza.

W jaki sposób gładka twarz pomaga zapobiegać wyciekom?

Gładka powierzchnia uszczelniająca zapewnia powierzchnię styku uszczelki pomiędzy dwoma połączonymi elementami. Gdy geometria lica i wykończenie powierzchni spełniają określone wymagania, uszczelka może ściskać się bardziej równomiernie i wypełniać drobne nierówności powierzchni. Pomaga to zredukować potencjalne ścieżki wycieków w obrębie złącza. Jednak gładkie nie oznacza automatycznie szczelne. Odpowiednie wykończenie powierzchni zależy od materiału uszczelki, konstrukcji kołnierza, obowiązującej normy i warunków pracy. Nadmiernie chropowata powierzchnia może zakłócać kontakt uszczelki, a nieodpowiednie wykończenie lub uszkodzona powierzchnia czołowa może również pogorszyć uszczelnienie. W przypadku płaskiego kołnierza spawalniczego 304 z gładką powierzchnią kupujący powinni potwierdzić trzy ważne cechy:

• Płaskość twarzy:Powierzchnia uszczelniająca powinna mieścić się w tolerancji wymiarowej określonej na zatwierdzonym rysunku lub obowiązującej normie.
• Chropowatość powierzchni:Wymagane wykończenie powinno być zgodne z zaleceniami producenta uszczelki i specyfikacją kołnierza.
• Stan powierzchni:Wykończoną powierzchnię należy sprawdzić pod kątem widocznych zadrapań, wgnieceń, korozji i wad obróbki, które mogłyby mieć wpływ na kontakt uszczelki.

Wenzhou Longan Flange Co., Ltd. zajmuje się kuciem i obróbką skrawaniem we własnym zakresie, co pozwala na zarządzanie wymaganiami produkcyjnymi na wielu etapach produkcji. W przypadku projektów o rygorystycznych wymaganiach dotyczących uszczelnienia kupujący powinni określić wymagane wartości płaskości i chropowatości przed rozpoczęciem produkcji i zażądać zapisów z inspekcji w celu sprawdzenia zgodności.

Jak dopasować uszczelkę do kołnierza?

Uszczelka jest kluczową częścią systemu uszczelniającego. Nawet prawidłowo obrobiony kołnierz może przeciekać w połączeniu z uszczelką, która jest niekompatybilna z medium procesowym lub nie jest w stanie utrzymać wystarczającej kompresji w warunkach pracy. Przed zamówieniem zespołu kołnierzowego zalecamy sprawdzenie następujących szczegółów u inżyniera projektu lub dostawcy uszczelek:

• Kompatybilność płynów:Sprawdź odporność na płyn procesowy, środki czyszczące i inne substancje, które mogą mieć kontakt z uszczelką.
• Zakres temperatur:Sprawdź zarówno normalną temperaturę roboczą, jak i przewidywalne wahania temperatury.
• Warunki ciśnienia:Potwierdź, że uszczelka jest odpowiednia dla określonego ciśnienia roboczego i wahań ciśnienia.
• Wymiary uszczelki:Sprawdź średnicę wewnętrzną, średnicę zewnętrzną, grubość i wymaganą powierzchnię styku.
• Oblicowanie kołnierza:Upewnij się, że konstrukcja uszczelki jest zgodna z określoną gładką lub płaską powierzchnią uszczelniającą.

Określenie „gładka powierzchnia” należy sprawdzić w odniesieniu do rysunku i obowiązującej normy kołnierzy. Różne standardy i producenci mogą stosować różną terminologię dotyczącą okładzin, dlatego kupujący nie powinni zakładać, że każda płasko wyglądająca powierzchnia ma identyczne wymiary lub wymagania dotyczące uszczelnienia.

Dlaczego wymiary i wartości ciśnienia mają znaczenie?

Dokładność wymiarowa wpływa zarówno na jakość montażu, jak i uszczelnienia. Nieprawidłowy rozstaw otworów na śruby może utrudnić montaż, natomiast grubość kołnierza lub geometria okładziny różniąca się od zatwierdzonej konstrukcji może mieć wpływ na obciążenie złącza. Wartość ciśnienia również wymaga szczególnej uwagi. Kołnierz wykonany ze stali nierdzewnej 304 nie nadaje się automatycznie do każdego ciśnienia i temperatury. Dopuszczalne warunki pracy zależą od obowiązującej normy, rozmiaru, konstrukcji, właściwości materiału i temperatury roboczej. Poniższa tabela zawiera listę głównych specyfikacji, które warto sprawdzić przed zakupem.

Specyfikacja	Co zweryfikować	Znaczenie zapobiegania wyciekom
Stopień materiału	Stal nierdzewna 304 i określony standard materiałowy	Wspiera przydatność materiału i odporność na korozję
Rozmiar nominalny	DN lub NPS, średnica otworu i wymiary rury współpracującej	Pomaga zapewnić prawidłowe dopasowanie i wyrównanie
Uszczelnianie twarzy	Typ powierzchni, płaskość i określona chropowatość powierzchni	Zapewnia stały kontakt uszczelki
Wzór z otworem na śrubę	Średnica okręgu śruby, liczba otworów i średnica otworu	Pomaga uzyskać prawidłowy montaż i obciążenie śrub
Ciśnienie i temperatura	Warunki projektowe i obowiązująca wartość ciśnienia	Pomaga zapobiegać użytkowaniu poza warunkami znamionowymi kołnierza
Wymagania dotyczące uszczelek	Materiał, wymiary i ograniczenia operacyjne	Pomaga utrzymać uszczelnienie w rzeczywistych warunkach pracy
Zapisy z inspekcji	Certyfikaty materiałowe i wyniki kontroli wymiarowej	Stanowi dowód, że dostarczony produkt jest zgodny ze specyfikacją

W przypadku projektów niestandardowych firma Wenzhou Longan Flange Co., Ltd. oferuje niestandardową produkcję kołnierzy i usługi OEM. Dostarczenie zatwierdzonego rysunku i pełnych warunków pracy na etapie wyceny pomaga zmniejszyć luki w specyfikacji i uniknąć kosztownych zmian po produkcji.

W jaki sposób kupujący mogą zweryfikować jakość kołnierza?

Kontrole jakości powinny obejmować materiał, obróbkę, wymiary i identyfikowalność, a nie skupiać się wyłącznie na gotowym wyglądzie. Nasze możliwości produkcyjne w Wenzhou Longan Flange Co., Ltd. obejmują kucie, obróbkę skrawaniem i testowanie. Internetowy system ERP firmy wspiera zarządzanie danymi produkcyjnymi od wprowadzenia surowców po wysyłkę gotowego produktu. W przypadku kontroli przychodzącej lub oceny dostawcy sugerujemy skorzystanie z listy kontrolnej, takiej jak następująca:

• Porównaj certyfikat materiałowy i identyfikację produktu z zamówieniem.
• Zmierz zewnętrzną średnicę kołnierza, grubość, otwór i układ otworów na śruby zgodnie z zatwierdzonym rysunkiem.
• Skontrolować powierzchnię uszczelniającą pod kątem uszkodzeń oraz sprawdzić płaskość i chropowatość, stosując odpowiednie metody pomiarowe.
• Potwierdź, że standard kołnierza i ciśnienie znamionowe odpowiadają wymaganiom projektu.
• Sprawdź oznaczenia materiałów i dostępne zapisy partii pod kątem identyfikowalności.
• Sprawdź opakowanie, aby upewnić się, że powierzchnia uszczelniająca jest chroniona podczas przechowywania i transportu.

W przypadku wymagających projektów rurociągów kryteria inspekcji należy uzgodnić przed rozpoczęciem produkcji. Jeżeli projekt wymaga kontroli strony trzeciej, pozytywnej identyfikacji materiału lub dodatkowych testów, wymagania te należy zapisać w specyfikacji zakupu.

Gdzie stosuje się kołnierze gładkie 304?

Kołnierze ze stali nierdzewnej 304 są stosowane w szeregu przemysłowych połączeń rurociągów i urządzeń, gdzie ich właściwości mechaniczne i odporność na korozję odpowiadają środowisku pracy. Typowe zastosowania mogą obejmować systemy związane z wodą, ogólne rurociągi procesowe, wybrany sprzęt do przetwarzania żywności i przyłącza mediów. Przydatność należy zawsze oceniać w odniesieniu do rzeczywistych warunków użytkowania:

• Rurociągi wodociągowe i komunalne:Weź pod uwagę skład chemiczny wody, temperaturę, ciśnienie i kompatybilność uszczelek.
• Sprzęt do przetwarzania żywności:Sprawdź wymagania dotyczące czyszczenia, specyfikacje wykończenia powierzchni i obowiązujące standardy higieny.
• Ogólna obróbka chemiczna:Dokładnie sprawdź zgodność chemiczną, szczególnie tam, gdzie obecne są chlorki lub substancje agresywne.
• Połączenia urządzeń przemysłowych:Potwierdź wymiary współpracujące, warunki wibracji i dostęp do instalacji.

Wenzhou Longan Flange Co., Ltd. produkuje kołnierze przemysłowe dla sektorów, w tym ropy i gazu, przetwórstwa petrochemicznego, wytwarzania energii i infrastruktury. Odpowiedni typ i materiał kołnierza należy określić na podstawie specyfikacji technicznej, a nie samej nazwy branżowej.

Często zadawane pytania

1. Czy gładka powierzchnia czołowa może całkowicie zapobiec wyciekom kołnierza?

Nie. Odpowiednia gładka powierzchnia czołowa pomaga zapewnić spójny kontakt uszczelki, ale zapobieganie wyciekom zależy również od kompatybilności uszczelek, obciążenia śrub, wyrównania, warunków pracy i prawidłowego montażu.

2. Jakie wykończenie powierzchni powinienem określić dla gładkiego kołnierza czołowego 304?

Wymagane wykończenie zależy od standardu kołnierza, rodzaju uszczelki i specyfikacji projektu. Kupujący powinni określić wymaganą chropowatość i płaskość na rysunku oraz potwierdzić stosowną metodę kontroli u producenta.

3. Czy stal nierdzewna 304 nadaje się do płynów korozyjnych?

Nadaje się do wielu ogólnych środowisk, ale nie do wszystkich mediów korozyjnych. Chlorki i niektóre agresywne chemikalia mogą powodować miejscową korozję. Przed wyborem materiału należy sprawdzić płyn procesowy, stężenie i temperaturę roboczą.

4. Jakie informacje są potrzebne do zamówienia kołnierza płaskiego do spawania 304 z gładką powierzchnią?

Podaj rozmiar nominalny, obowiązującą normę, ciśnienie znamionowe, klasę materiału, rodzaj powierzchni czołowej, ilość, wymagania dotyczące dostawy i zatwierdzony rysunek, jeśli jest dostępny. Uwzględnij w zamówieniu specjalne wymagania dotyczące kontroli i identyfikowalności.

5. Czy Wenzhou Longan Flange Co., Ltd. może dostarczać kołnierze dostosowane do indywidualnych potrzeb?

Tak. Firma produkuje różne typy kołnierzy i świadczy usługi OEM dla niestandardowych, niestandardowych produktów. Wykonalność produkcji i czas realizacji zależą od wymiarów, materiału, rysunku i wymagań zamówienia.

6. Ile czasu zajmuje zwykle produkcja kołnierzy?

Według firmy typowy czas realizacji produkcji wynosi od dwóch do czterech tygodni, w zależności od złożoności produktu i nakładu pracy. Potwierdź harmonogram dla konkretnego zamówienia przed złożeniem zamówienia zakupu.

7. O jakie dokumenty powinien poprosić kupujący, aby zweryfikować jakość kołnierza?

W zależności od projektu kupujący mogą zażądać certyfikatów testów materiałowych, raportów z kontroli wymiarowej, zapisów identyfikowalności i obowiązującej dokumentacji systemu jakości. Wszelkie dodatkowe badania lub kontrole strony trzeciej należy uzgodnić przed rozpoczęciem produkcji.

Zapobieganie wyciekom kołnierza rozpoczyna się od dopasowania powierzchni uszczelniającej, uszczelki, materiału i wymiarów do rzeczywistych warunków pracy. Płaski kołnierz spawalniczy 304 z gładką powierzchnią może zapewnić niezawodne połączenie, gdy kontrolowane są tolerancje produkcyjne i przestrzegane są wymagania instalacyjne. W celu uzyskania specyfikacji produktu lub zapytań o niestandardowe kołnierze, prosimy o kontaktWenzhou Longan Flange Co., Ltd.z rysunkami i wymaganiami projektu.
