W zakładach petrochemicznych połączenie śrubowe z płaskim kołnierzem musi zawierać płyn procesowy pod ciśnieniem przekraczającym 100 barów i temperaturami przekraczającymi 400°C. Uszczelnienie nie jest tworzone przez pojedynczy element, ale przez system: powierzchnie kołnierzy, uszczelkę i śruby. Kiedy śruby są dokręcone, wytwarzają siłę zaciskającą, która ściska uszczelkę pomiędzy powierzchniami kołnierzy. Uszczelka z kolei odkształca się i wypełnia mikroskopijne nierówności na powierzchniach kołnierzy, tworząc barierę zapobiegającą wyciekom. To wydaje się dość proste. Jednak nieszczelności kołnierzy są jedną z najczęstszych przyczyn wypadków przemysłowych i strat produkcyjnych. Powodem jest to, że osiągnięcie niezawodnego uszczelnienia wymaga precyzyjnej równowagi pomiędzy obciążeniem śrub, ściskaniem uszczelki i sztywnością kołnierza – równowagą, którą łatwo zaburzyć niewłaściwą instalacją, nieprawidłowym momentem obrotowym śrub lub złą jakością powierzchni czołowej kołnierza.

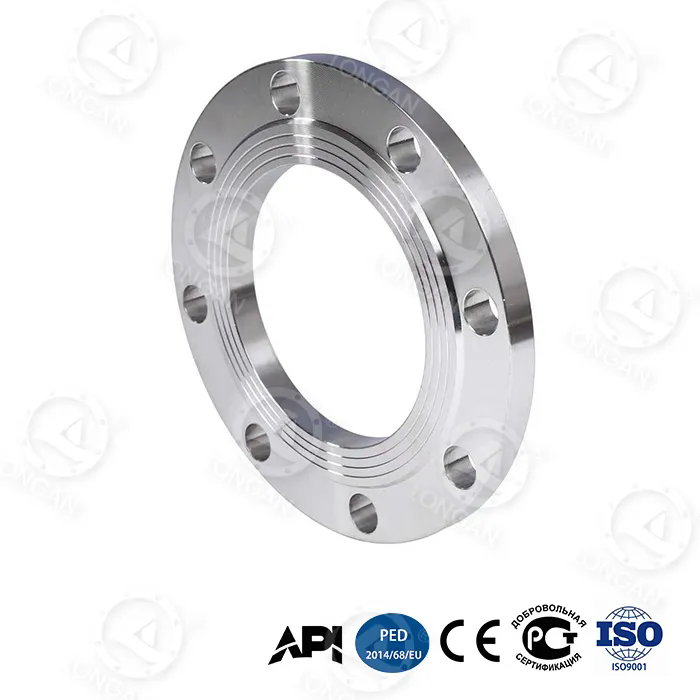

Pytanie, w jaki sposób Akołnierz płaskiuzyskanie niezawodnego uszczelnienia za pomocą śrub nie jest zatem tylko kwestią dokręcania śrub, aż będą mocno dokręcone. To kwestia inżynierii. Nacisk na śrubę musi być wystarczający, aby ścisnąć uszczelkę w sposób wystarczający do uszczelnienia, ale nie tak duży, aby spowodować zmiażdżenie uszczelki lub wydzielenie śrub. Powierzchnie kołnierzy muszą być płaskie i wystarczająco gładkie, aby uszczelka mogła się dopasować, ale nie na tyle gładkie, aby uszczelka nie mogła się uchwycić. Śruby należy dokręcać w określonej kolejności, aby zapewnić równomierny rozkład obciążenia. Cały zespół musi być zaprojektowany tak, aby wytrzymać ciśnienie robocze, temperaturę i cykle termiczne bez utraty siły uszczelniającej. W tym artykule szczegółowo zbadamy każdy z tych czynników, zapewniając inżynierom, specjalistom ds. konserwacji i specjalistom ds. zaopatrzenia kompleksowe zrozumienie skręcanych uszczelnień płaskich kołnierzy. Na Wenzhou Longan Flange Co., Ltd.nasza fabryka produkuje kołnierze płaskie od ponad dwudziestu lat i dzięki temu dogłębnie rozumiemy czynniki decydujące o niezawodności uszczelnienia.
Aby zrozumieć, w jaki sposób płaski kołnierz zapewnia niezawodne uszczelnienie, musimy najpierw zrozumieć mechanikę połączenia śrubowego. Kiedy śruba jest dokręcona, jest ona rozciągana elastycznie. Śruba działa jak sprężyna, a napięcie w śrubie wytwarza siłę zaciskającą, która przyciąga do siebie dwie powierzchnie kołnierzy. Ta siła zaciskająca jest przenoszona przez powierzchnie kołnierzy na uszczelkę. Uszczelka, która jest wykonana z bardziej miękkiego materiału niż kołnierz, jest ściskana. Podczas ściskania wpływa do mikroskopijnych zagłębień i rys na powierzchni kołnierza, tworząc krętą ścieżkę, przez którą płyn pod ciśnieniem nie może łatwo przeniknąć. Uszczelnienie uzyskuje się, gdy uszczelka jest wystarczająco ściśnięta, aby wypełnić te nierówności, a szczątkowe naprężenie ściskające działające na uszczelkę jest większe niż wewnętrzne ciśnienie płynu.
Kluczową zasadą jest to, że uszczelka musi być utrzymywana w stanie ściśniętym przez cały okres użytkowania złącza. Jeśli naprężenie ściskające spadnie poniżej poziomu krytycznego, uszczelka zacznie przeciekać. Naprężenie ściskające może spaść z kilku powodów. Uszczelka może z czasem się rozluźnić (pełzać), szczególnie w podwyższonych temperaturach. Śruby mogą stracić napięcie w wyniku rozluźnienia lub wibracji. Powierzchnie kołnierzy mogą się rozdzielić w wyniku rozszerzalności cieplnej lub zginania. Konstrukcja z płaskim kołnierzem musi uwzględniać wszystkie te czynniki. Grubszy, sztywniejszy kołnierz będzie odporny na zginanie i utrzyma bardziej równomierne naprężenie ściskające na uszczelce. Większa liczba mniejszych śrub zapewni bardziej równomierną siłę mocowania niż mniejsza liczba większych śrub. Materiał uszczelki musi być tak dobrany, aby był odporny na relaksację i atak chemiczny.
Poniższa tabela podsumowuje kluczowe siły i czynniki określające niezawodność przykręcanego uszczelnienia z płaskim kołnierzem.
| Czynnik | Opis | Wpływ na uszczelnienie |
| Naprężenie śruby | Elastyczne rozciągnięcie śruby po dokręceniu | Zapewnia siłę docisku, która ściska uszczelkę |
| Kompresja uszczelki | Odkształcenie uszczelki pod obciążeniem śruby | Wypełnia nierówności powierzchni i tworzy uszczelnienie |
| Sztywność kołnierza | Wytrzymałość kołnierza na zginanie pod obciążeniem śruby | Zapewnia równomierny docisk uszczelki na całej powierzchni czołowej |
| Relaksacja uszczelki | Utrata naprężenia ściskającego w czasie | Zmniejsza siłę uszczelniającą; należy zminimalizować |
| Efekty termiczne | Różnicowe rozszerzanie śrub, kołnierzy i uszczelek | Może zwiększać lub zmniejszać obciążenie śruby |
| Ciśnienie wewnętrzne | Siła wywierana przez płyn procesowy | Ma tendencję do oddzielania kołnierzy; należy przeciwdziałać obciążeniu śrubowemu |
W Wenzhou Longan Flange Co., Ltd. projektujemy nasze płaskie kołnierze, aby zoptymalizować te czynniki. Nasze kołnierze są produkowane z wysokiej jakości stali i obrabiane maszynowo do dokładnych wymiarów, aby zapewnić odpowiednie dopasowanie i rozkład obciążenia. Zapewniamy również wskazówki techniczne dotyczące doboru śrub, uszczelek i procedur dokręcania, aby pomóc naszym klientom uzyskać niezawodne uszczelnienia w ich specyficznych zastosowaniach.
Obciążenie śruby jest najważniejszą zmienną niezbędną do uzyskania niezawodnego uszczelnienia. Jeśli obciążenie śruby jest zbyt małe, uszczelka nie będzie wystarczająco ściśnięta, aby zapewnić uszczelnienie. Jeśli obciążenie śruby jest zbyt duże, uszczelka może zostać zmiażdżona, śruby mogą pęknąć lub kołnierz może zostać uszkodzony. Docelowe obciążenie śruby jest określone przez zalecenia producenta uszczelki, które określają minimalne i maksymalne naprężenie ściskające materiału uszczelki. Naprężenie to jest następnie przekształcane na wartość momentu obrotowego na podstawie tarcia gwintu śruby i geometrii połączenia. Zależność moment-naprężenie jest określona wzorem: T = K × D × F, gdzie T to moment obrotowy, K to współczynnik nakrętki (bezwymiarowy współczynnik uwzględniający tarcie), D to nominalna średnica śruby, a F to pożądane napięcie śruby.
Współczynnik nakrętki K jest krytycznym, ale często źle rozumianym parametrem. Zależy to od smarowania gwintów, wykończenia powierzchni śruby i nakrętki oraz obecności ewentualnych powłok. Typowa wartość K wynosi 0,2 dla smarowanych śrub stalowych, ale może wynosić od 0,1 do 0,3 w zależności od warunków. Oznacza to, że ta sama wartość momentu obrotowego może spowodować, że napięcie śruby będzie się zmieniać trzykrotnie. Z tego powodu sam moment obrotowy nie jest wiarygodnym wskaźnikiem obciążenia śruby. W przypadku zastosowań krytycznych inżynierowie stosują dokładniejsze metody, takie jak pomiar wydłużenia śruby lub bezpośrednie wskaźniki naprężenia. Poniższa tabela przedstawia typowe wartości momentu obrotowego dla popularnych rozmiarów śrub i materiałów uszczelek.
| Rozmiar śruby | Typ uszczelki | Docelowe naprężenie śruby (MPa) | Zalecany moment obrotowy (Nm) | Współczynnik nakrętki (K) |
| M16 | Guma | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Spiralna rana | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Spiralna rana | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Z metalowym płaszczem | 80 - 120 | 450 - 650 | 0.16 |
W naszej fabryce zapewniamy naszym klientom szczegółowe specyfikacje momentu obrotowego dla każdego produkowanego przez nas płaskiego kołnierza. Specyfikacje te opierają się na wymiarach kołnierza, rozmiarze i materiale śruby, typie uszczelki oraz warunkach pracy. Zalecamy również stosowanie kalibrowanych kluczy dynamometrycznych i weryfikację naprężenia śrub drugą metodą, np. pomiarem wydłużenia śruby mikrometrem lub ultradźwiękowym miernikiem naprężenia śrub. To rygorystyczne podejście do kontroli obciążenia śrub jest niezbędne do uzyskania niezawodnego uszczelnienia w krytycznych zastosowaniach.
Uszczelka jest elementem, który faktycznie tworzy uszczelnienie w przykręcanym płaskim połączeniu kołnierzowym. Jest to materiał ściśliwy, który jest wciskany pomiędzy powierzchnie kołnierzy. Uszczelka musi być wystarczająco miękka, aby dopasować się do nierówności powierzchni przylg kołnierzy, ale jednocześnie wystarczająco mocna, aby wytrzymać ciśnienie wewnętrzne i atak chemiczny cieczy procesowej. Musi być również wystarczająco sprężysty, aby utrzymać naprężenie ściskające w czasie i pod wpływem cykli termicznych. Nie ma jednego materiału uszczelki, który byłby odpowiedni do wszystkich zastosowań. Wybór materiału uszczelki zależy od wymagań dotyczących temperatury, ciśnienia i zgodności chemicznej konkretnego zastosowania.
Najpopularniejszymi materiałami na uszczelki do kołnierzy płaskich są guma, PTFE, zwijana spiralnie i z płaszczem metalowym. Uszczelki gumowe są stosowane w zastosowaniach niskociśnieniowych i niskotemperaturowych, takich jak przewody wodne i powietrzne. Uszczelki PTFE stosowane są w zastosowaniach chemicznych, gdzie wymagana jest odporność na agresywne płyny. Uszczelki spiralnie zwijane są stosowane w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury, takich jak linie parowe i węglowodorowe. Uszczelki z płaszczem metalowym stosowane są w najbardziej wymagających zastosowaniach, gdzie wymagany jest najwyższy poziom odporności na temperaturę i ciśnienie. Poniższa tabela porównuje kluczowe właściwości tych materiałów na uszczelki.
| Materiał uszczelki | Maksymalna temperatura (°C) | Maksymalne ciśnienie (bar) | Odporność chemiczna | Typowe zastosowanie |
| Guma (NBR) | 100 | 16 | Dobry (woda, olej) | Woda, powietrze, para niskociśnieniowa |
| PTFE | 260 | 40 | Doskonały | Przetwórstwo chemiczne, żywność |
| Spiralna rana | 500 | 100 | Bardzo dobry | Para, węglowodory, wysokie ciśnienie |
| Z metalowym płaszczem | 600 | 150 | Doskonały | Wysoka temperatura, wysokie ciśnienie |
W Wenzhou Longan Flange Co., Ltd. nie produkujemy uszczelek, ale ściśle współpracujemy z naszymi klientami, aby mieć pewność, że wybrana przez nich uszczelka jest kompatybilna z naszymi kołnierzami płaskimi. Zapewniamy szczegółowe wymiary przylgi kołnierza, łącznie z wysokością przylgi i wykończeniem powierzchni, które mają kluczowe znaczenie dla prawidłowego osadzenia uszczelki. Zapewniamy również wytyczne dotyczące naprężenia ściskającego uszczelki i momentu obrotowego śrub, w oparciu o zalecenia producenta uszczelek. Naszym celem jest zapewnienie, że cały system połączeń śrubowych – kołnierz, uszczelka i śruby – współpracuje ze sobą, zapewniając niezawodne uszczelnienie.
Wykończenie powierzchni czoła kołnierza jest krytycznym parametrem, który często jest pomijany. Aby zapewnić uszczelnienie, uszczelka musi dopasowywać się do nierówności powierzchni czołowej kołnierza. Jeżeli powierzchnia jest zbyt szorstka, uszczelka może nie być w stanie wypełnić głębokich zagłębień i może pozostać nieszczelność. Jeśli powierzchnia jest zbyt gładka, uszczelka może nie być w stanie utrzymać powierzchni i może się ślizgać lub wyciskać pod ciśnieniem. Optymalne wykończenie powierzchni to równowaga pomiędzy tymi dwoma skrajnościami. W przypadku większości materiałów na uszczelki zalecana jest chropowatość powierzchni Ra od 3,2 do 6,3 mikrometra. Zwykle osiąga się to poprzez obróbkę powierzchni kołnierza za pomocą ząbkowanego lub koncentrycznego wzoru rowka, znanego jako wykończenie „fonograficzne”.
Wykończenie fonograficzne jest określone w normach takich jak ASME B16.5 i EN 1092-1. Wykończenie jest tworzone za pomocą narzędzia, które wycina ciągły spiralny rowek na powierzchni kołnierza. Głębokość rowków i odstępy są kontrolowane w celu uzyskania pożądanej chropowatości. Wzór rowków zapewnia szereg grzbietów i dolin, które uszczelka może uchwycić. Uchwyt ten zapobiega wydmuchaniu uszczelki pod wpływem ciśnienia wewnętrznego i pomaga utrzymać uszczelkę w warunkach cykli termicznych. Poniższa tabela przedstawia zalecane wykończenie powierzchni dla różnych materiałów uszczelek.
| Materiał uszczelki | Zalecana chropowatość powierzchni (Ra, µm) | Typ wykończenia |
| Guma | 3,2 - 6,3 | Fonograficzne (koncentryczne lub ząbkowane) |
| PTFE | 1,6 - 3,2 | Fonograficzne lub gładkie |
| Spiralna rana | 3,2 - 6,3 | Fonograficzny |
| Z metalowym płaszczem | 3,2 - 6,3 | Fonograficzny |
W naszej fabryce wszystkie nasze płaskie powierzchnie kołnierzy obrabiamy do określonego wykończenia powierzchni za pomocą tokarek CNC z precyzyjnym oprzyrządowaniem. Weryfikujemy wykończenie powierzchni za pomocą profilometru i odnotowujemy wyniki w naszej dokumentacji kontroli jakości. Dzięki temu każdy wyprodukowany przez nas płaski kołnierz zapewnia optymalną powierzchnię do osadzenia uszczelki. Oferujemy również szeroką gamę wykończeń powierzchni czołowych, w tym wykończenie gładkie, wykończenie ząbkowane i wykończenie połączeń pierścieniowych, aby spełnić wymagania różnych typów uszczelek i zastosowań.
Kolejność dokręcania śrub jest kolejnym krytycznym czynnikiem zapewniającym niezawodne uszczelnienie. Jeśli śruby będą dokręcane pojedynczo w losowej kolejności, kołnierz ulegnie odkształceniu, a dociśnięcie uszczelki będzie nierówne. Może to prowadzić do nieszczelności, nawet jeśli końcowe wartości momentu obrotowego są prawidłowe. Prawidłową procedurą jest dokręcanie śrub w sposób gwiazdowy lub krzyżowy, w kilku przejściach. Pierwsze przejście powinno być przejściem z niskim momentem obrotowym (zwykle 30% końcowego momentu obrotowego), aby osadzić uszczelkę i ustawić kołnierze w jednej linii. Drugie przejście powinno być przejściem o średnim momencie obrotowym (zwykle 60% końcowego momentu obrotowego). Końcowe przejście powinno odbywać się z pełnym momentem obrotowym, ponownie w układzie gwiazdowym. To stopniowe, równomierne dokręcanie zapewnia równomierne dociśnięcie uszczelki i zachowanie równoległości powierzchni kołnierzy.
Liczba przejść i konkretne wartości momentu obrotowego zależą od wielkości kołnierza, liczby śrub i materiału uszczelki. W przypadku dużych kołnierzy z wieloma śrubami mogą być wymagane trzy lub cztery przejścia. W przypadku małych kołnierzy wystarczą dwa przejścia. Poniższa tabela zawiera ogólne wytyczne dotyczące kolejności dokręcania śrub.
| Rozmiar kołnierza | Liczba śrub | Polecane przepustki | Wzór momentu obrotowego |
| DN50 - DN100 | 4 - 8 | 2 | Wzór gwiazdy |
| DN150 - DN300 | 8 - 12 | 3 | Wzór gwiazdy |
| DN350 - DN600 | 12 - 20 | 3 - 4 | Wzór gwiazdy |
| > DN600 | > 20 | 4+ | Wzór gwiazdy, wiele etapów |
Kontrola jakości jest niezbędna, aby zapewnić prawidłowe wykonanie procedury dokręcania. Po przekazaniu końcowego momentu obrotowego wykwalifikowany inspektor powinien sprawdzić moment obrotowy każdej śruby za pomocą skalibrowanego klucza dynamometrycznego. Inspektor powinien również sprawdzić szczelinę pomiędzy powierzchniami kołnierzy w kilku punktach na obwodzie, aby upewnić się, że kołnierze są równoległe. Jeżeli szczelina jest nierówna, należy poluzować śruby i powtórzyć procedurę dokręcania. W Wenzhou Longan Flange Co., Ltd. zapewniamy naszym klientom szczegółowe instrukcje montażu i specyfikacje momentu obrotowego dla każdego produkowanego przez nas kołnierza płaskiego. Oferujemy również szkolenia na miejscu i wsparcie techniczne, aby pomóc naszym klientom uzyskać niezawodne uszczelnienia w ich krytycznych zastosowaniach.
Pytanie 1: Jaki jest prawidłowy moment dokręcania śrub dla kołnierza płaskiego?
Odpowiedź: Prawidłowy moment dokręcania śrub zależy od rozmiaru śruby, materiału śruby, materiału uszczelki i warunków pracy. Jest ona zwykle określana przez producenta uszczelki lub obliczana przy użyciu wzoru T = K × D × F, gdzie K to współczynnik nakrętki, D to średnica śruby, a F to docelowe napięcie śruby. Zapewniamy szczegółowe specyfikacje momentu obrotowego dla każdego płaskiego kołnierza, który produkujemy w Wenzhou Longan Flange Co., Ltd. Niezbędne jest użycie skalibrowanego klucza dynamometrycznego i przestrzeganie zalecanej kolejności dokręcania.
Pytanie 2: Dlaczego mój płaski kołnierz przecieka nawet po dokręceniu śrub określonym momentem?
Odpowiedź: Istnieje kilka możliwych przyczyn. Uszczelka może być uszkodzona lub wykonana z niewłaściwego materiału. Powierzchnie kołnierzy mogą być uszkodzone lub mieć nieprawidłowe wykończenie powierzchni. Śruby mogą być zanieczyszczone lub niewłaściwie nasmarowane, co powoduje, że współczynnik nakrętki różni się od założonej wartości. Kołnierze nie mogą być równoległe. Lub warunki pracy mogą przekraczać ciśnienie lub temperaturę znamionową uszczelki. Aby zidentyfikować pierwotną przyczynę, konieczna jest dokładna kontrola wszystkich komponentów i przegląd procedury instalacji.
Pytanie 3: Jaka jest różnica między wypukłą powierzchnią a płaskim kołnierzem?
Odpowiedź: Płaski kołnierz z wypukłą powierzchnią ma mały wypukły pierścień na powierzchni czołowej, podczas gdy kołnierz z płaską powierzchnią ma całkowicie płaską powierzchnię. Uniesiona powierzchnia czołowa ma za zadanie skoncentrować obciążenie śruby na uszczelce, zwiększając naprężenie uszczelniające. Kołnierze z płaską powierzchnią czołową są stosowane z uszczelkami pełnopowierzchniowymi i są powszechne w zastosowaniach niskociśnieniowych oraz z kołnierzami żeliwnymi lub plastikowymi. Wybór zależy od zastosowania i współpracującego kołnierza.
Pytanie 4: Jak często należy dokręcać śruby kołnierza płaskiego?
Odpowiedź: Śruby kołnierza płaskiego należy ponownie dokręcić po pierwszych 24 godzinach pracy, szczególnie w zastosowaniach wysokotemperaturowych, gdzie rozszerzalność cieplna i rozluźnienie uszczelki mogą spowodować utratę obciążenia śruby. Następnie ponowne dokręcanie jest zwykle wykonywane podczas zaplanowanych okresów konserwacji, takich jak coroczne przestoje. Częstotliwość zależy od krytyczności aplikacji i warunków pracy. Zalecana jest również regularna kontrola pod kątem wycieków.
Pytanie 5: Jakie jest maksymalne ciśnienie, jakie może uszczelnić płaski kołnierz?
Odpowiedź: Maksymalne ciśnienie, jakie może uszczelnić płaski kołnierz, zależy od wartości znamionowej kołnierza, materiału uszczelki i obciążenia śruby. Na przykład płaski kołnierz klasy 150 ze spiralnie zwijaną uszczelką może uszczelnić do 20 barów w temperaturze otoczenia. Kołnierz klasy 300 może uszczelnić do 50 barów. Wyższe ciśnienia wymagają wyższych wartości znamionowych kołnierzy i solidniejszych materiałów uszczelek. W naszej fabryce produkujemy kołnierze płaskie w różnych klasach ciśnienia, aby spełnić wymagania różnych zastosowań.
Uzyskanie niezawodnego uszczelnienia za pomocą przykręcanego płaskiego kołnierza jest wyzwaniem inżynierii systemów. Wymaga właściwej kombinacji obciążenia śrub, ściskania uszczelki, sztywności kołnierza i wykończenia powierzchni. Każdy z tych czynników musi być dokładnie określony i kontrolowany, aby zapewnić, że uszczelka pozostanie w stanie ściśniętym przez cały okres użytkowania złącza. Nacisk na śrubę musi być wystarczający do ściśnięcia uszczelki, ale nie tak duży, aby spowodować uszkodzenie uszczelki lub kołnierza. Uszczelka musi być kompatybilna z płynem procesowym i wytrzymywać temperaturę i ciśnienie robocze. Powierzchnie kołnierzy muszą być płaskie i mieć odpowiednie wykończenie powierzchni, aby umożliwić dopasowanie i przyczepność uszczelki. Śruby należy dokręcać w odpowiedniej kolejności, aby zapewnić równomierny rozkład obciążenia. W Wenzhou Longan Flange Co., Ltd. nasza fabryka produkuje kołnierze płaskie od ponad dwudziestu lat i dogłębnie rozumiemy te czynniki. Nasze kołnierze są precyzyjnie obrobione, aby zapewnić właściwe dopasowanie i rozkład obciążenia, a naszym klientom zapewniamy wsparcie techniczne, którego potrzebują, aby uzyskać niezawodne uszczelnienia.
Niezależnie od tego, czy projektujesz nowy system rurociągów, czy konserwujesz istniejący, zapraszamy do kontaktu z nami w celu omówienia wymagań dotyczących kołnierzy płaskich. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego kołnierza do danego zastosowania, podać specyfikacje momentu obrotowego oraz udzielić wskazówek dotyczących doboru i montażu uszczelek. Zależy nam na dostarczaniu naszym klientom produktów najwyższej jakości i najlepszej możliwej obsługi.
