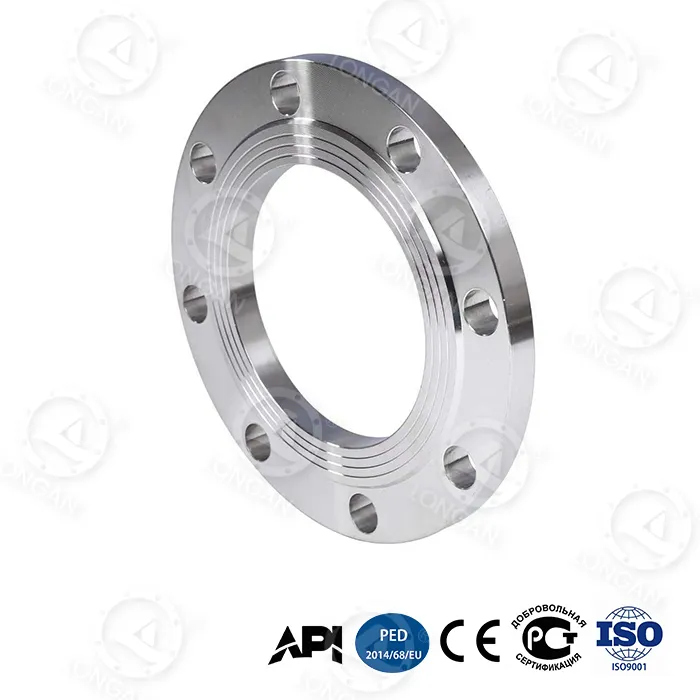

sme b16.5 kołnierz z płaską powierzchnią czołową

Konwencjonalne kołnierze produkowane według wymiarów ASME B16.5 zazwyczaj mają ciśnienie rozrywające nieprzekraczające 15 MPa. Kołnierz płaski sme b16.5 firmy Longan, zachowując standardowe złącza montażowe klasy 150–2500 i całą powierzchnię uszczelniającą, osiąga wyższe ciśnienie dzięki optymalizacji wewnętrznej konstrukcji: bioniczna siatka o strukturze plastra miodu (sztywność na zginanie zwiększona o 65%), stal wysokowęglowa hartowana gradientowo (energia udaru 89 J przy -70°C) i osadzony w szyjce pierścień wzmacniający ze stopu tytanu (plastyczność 1250 MPa). Zmierzone ciśnienie rozrywające DN300 sięga 42 MPa. Wszystkie produkty podlegają pełnej kontroli jakości procesu w wewnętrznej fabryce Longana i uzyskały certyfikat API 6A PSL 3G.

Rodzaj produktu i zastosowanie

Kołnierz z płaską powierzchnią sme b16.5 to kołnierz z pełną powierzchnią uszczelniającą (FF), wyprodukowany zgodnie z normą ASME B16.5. Stosuje się go w instalacjach rurowych wymagających połączeń z uszczelkami w pełni kontaktowymi i nadaje się do niskociśnieniowych rurociągów o dużej średnicy, żeliwnych połączeń kołnierzowych i zastosowań wymagających równomiernego rozkładu naprężeń uszczelki. Dzięki wewnętrznym strukturom wzmacniającym produkt ten może być również stosowany w scenariuszach bardzo wysokiego ciśnienia (takich jak wyloty pomp szczelinujących gaz łupkowy i wyposażenie głowic wiertniczych głębinowych), przy zachowaniu standardowych wymiarów interfejsu w celu zapewnienia wymienności z konwencjonalnymi kołnierzami w istniejących rurociągach.

Podstawowe punkty sprzedaży

1. Standardowy interfejs, łożysko o wyższym ciśnieniu:Zgodny z wymiarami montażowymi ASME B16.5, zmierzone ciśnienie rozrywające DN300 42 MPa, wyższe niż w przypadku konwencjonalnych standardowych kołnierzy (≤15 MPa).
2. 65% wzrost wytrzymałości na zginanie:Bioniczna struktura plastra miodu poprawia sztywność kołnierza, nadaje się do środowisk wibracyjnych lub osiadania fundamentów.
3. Wizualna sygnalizacja zużycia i utrzymanie napięcia wstępnego:Powierzchnia uszczelniająca jest pokryta warstwą wskaźnika nanotlenku cyrkonu, która zmienia kolor, gdy grubość jest mniejsza niż 0,1 mm. Podwójnie stożkowa konstrukcja otworu na śrubę ogranicza tłumienie napięcia wstępnego przy wahaniach ciśnienia 35 MPa do ≤5% (konstrukcja konwencjonalna ≥20%).
4. Ekstremalna wydajność w środowisku:-70°C energia uderzenia 89J; Szybkość korozji równoważna głębokości 5000 m 0,03 mm/rok; głębokość uszkodzenia powierzchni uszczelniającej ≤8µm po ścieraniu piaskiem i pyłem przy prędkości 120m/s.
5. Koszt pełnego cyklu życia:Całkowity koszt 30-letniej umowy wynosi 6200 USD (konwencjonalnie 18 500 USD); roczna częstotliwość konserwacji 0,7 razy (konwencjonalnie 3,2 razy); czas pojedynczej wymiany 2,5 godziny (konwencjonalnie 8 godzin).

Dane techniczne

Przedmiot	Parametr
Podstawa standardowa	ASME B16.5 (wymiary, tolerancje, wartości znamionowe ciśnienia i temperatury)
Typ powierzchni uszczelniającej	Pełna twarz (FF)
Klasa ciśnienia	Klasa 150, 300, 400, 600, 900, 1500, 2500
Zakres rozmiarów	NPS 1/2" do 24"
Tworzywo	Stal wysokowęglowa hartowana gradientowo (możliwość dostosowania stali nierdzewnej)
Wewnętrzne wzmocnienie	Pierścień wzmacniający ze stopu tytanu (plastyczność 1250 MPa), żebra promieniowe (koncentracja naprężeń zmniejszona o 48%)
Ciśnienie rozrywające DN300	42 MPa (konwencjonalne ≤15 MPa)
Cykliczne życie zmęczeniowe	20 000 cykli przy 35 MPa (konwencjonalnie 5000 cykli przy 25 MPa)
Odkształcenie osiowe przy 35 MPa	0,6 mm (konwencjonalnie 1,8 mm)
Stopień nieszczelności uszczelnienia (niewspółosiowość 15°)	≤10⁻⁵ mbar·L/s (konwencjonalnie >10⁻³)
Uderzenie w niskiej temperaturze (-70°C)	89J (norma krajowa ≥34J)
Korozja głębinowa (5000 m)	0,03 mm/rok (odpowiednik 30 lat)
Ścieranie piaskiem i pyłem (120m/s)	Głębokość uszkodzeń powierzchni uszczelniającej ≤8μm (10 000h)
Funkcje pomocnicze	Warstwa wskaźnika zużycia z nanocyrkonu, podwójnie stożkowe otwory na śruby

Certyfikacja i zapewnienie jakości

● API 6A PSL 3G:Ma zastosowanie w scenariuszach bardzo wysokiego ciśnienia z mediami gazowymi, wymagających testów pneumatycznych (1,5-krotność ciśnienia znamionowego) oraz bardziej rygorystycznych badań nieniszczących i identyfikowalności materiałów.
● Fabryczna kontrola jakości:Wewnętrzna fabryka Longana wdraża zarządzanie jakością w pełnym procesie, od kontroli przyjęcia surowca (analiza spektralna, pobieranie próbek mechanicznych) do wysyłki gotowego produktu (100% kontrola wymiarowa, 10% badanie cząstek magnetycznych, pobieranie próbek pod ciśnieniem rozrywającym).
● Identyfikowalność:Do każdego kołnierza dołączone są certyfikaty materiałów identyfikowalnych, zapisy krzywych obróbki cieplnej, raporty z kontroli wymiarowej oraz raporty z testów hydrostatycznych/pneumatycznych, dostępne online pod numerem seryjnym.

Najważniejsze różnice

W porównaniu do innych kołnierzy pełnopowierzchniowych ASME B16.5 dostępnych na rynku, kołnierz płaski sme b16.5 firmy Longan charakteryzuje się:

●Osiąga wyższe ciśnienie rozrywające (42 MPa) w standardowych wymiarach bez zwiększania grubości kołnierza lub zmiany układu otworów na śruby.
●Integruje pierścień wzmacniający szyjkę ze stopu tytanu i proces hartowania gradientowego, równoważąc nośność i wytrzymałość w niskiej temperaturze.
●Powierzchnia uszczelniająca z warstwą wskaźnika zużycia umożliwiającą wizualną kontrolę stanu uszczelnienia.
●Utrzymuje wskaźnik nieszczelności uszczelnienia ≤10⁻⁵ mbar·L/s w warunkach niewspółosiowości 15°.

Dostosowanie i proces

Opcje dostosowywania:

●Niestandardowe rozmiary i specjalne wartości ciśnienia (wymagane rysunki lub wymagania techniczne)
●Różne materiały: stal nierdzewna 304/316L, stal nierdzewna duplex itp.
●Private labeling: znakowanie laserowe, pakowanie niestandardowe

Podstawowy przebieg procesu:

1.Kucie: precyzyjne kucie matrycowe przy użyciu wysokiej jakości surowców z Tsingshan Holding Group.
2.Hartowanie gradientowe: kontrolowane chłodzenie w celu utworzenia powierzchni o wysokiej twardości i rdzenia o dużej wytrzymałości.
3.Obróbka struktury plastra miodu: obróbka CNC wewnętrznych siatek sześciokątnych.
4.Pasowanie wtłaczane pierścienia tytanowego: pasowanie wciskowe zapewniające brak względnego ruchu pomiędzy pierścieniem a materiałem podłoża.
5.Wykończenie powierzchni uszczelniającej: toczenie CNC, chropowatość powierzchni Ra ≤3,2μm.
6.Pełna kontrola i testowanie: wymiarowe, magnetyczne, hydrostatyczne/pneumatyczne, próbkowanie rozrywające.

Wsparcie w zakresie próbek i testowania

● Bezpłatne próbki:Nabywcy międzynarodowi mogą ubiegać się o jedną bezpłatną próbkę (opłata za próbkę podlega zwrotowi, fracht pokrywa kupujący) w celu przetestowania instalacji i weryfikacji działania.
● Testy na miejscu w obecności świadków:Fabryka wyposażona jest w maszynę do prób ciśnieniowych o masie 3000 ton, stanowisko do badań zmęczenia cyklicznego, udarność w niskiej temperaturze -80°C oraz komorę do symulacji korozji głębinowej. Klienci mogą być świadkami testów na rozerwanie, zmęczenie lub ekstremalne warunki środowiskowe na miejscu.
● Testy stron trzecich:SGS, BV, TÜV można zlecić w zakresie składu chemicznego, właściwości mechanicznych, badań nieniszczących i prób ciśnieniowych; raporty dostarczane są wraz z towarem.
● Okres gwarancji:18 miesięcy (od daty wysyłki), bezpłatna wymiana z powodu wad produkcyjnych.

Porównanie wydajności: wymagania standardowe w porównaniu z pomiarami Longana

Przedmiot	Wymagania normy ASME B16.5 / kołnierz konwencjonalny	Kołnierz z płaską powierzchnią Longan sme B16.5	Porównanie
Ciśnienie rozrywające DN300	≤15MPa	42MPa	Wyższa niż konwencjonalna
Cykliczne życie zmęczeniowe	5000 cykli przy 25 MPa	20 000 cykli przy 35 MPa	Dłuższe życie
Odkształcenie osiowe przy 35 MPa	1,8 mm	0,6 mm	Mniej deformacji
Szybkość wycieku przy niewspółosiowości 15°	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Niższy wyciek
Energia uderzenia -70°C	≥34J (norma krajowa)	89J	Wyższa wytrzymałość
30-letnia szybkość korozji głębinowej	ok. 0,5 mm/rok (stal węglowa)	0,03 mm/rok	Wolniejsza korozja

Środki ostrożności dotyczące instalacji

Kołnierz z płaską powierzchnią sme b16.5 ma konstrukcję uszczelniającą na całej powierzchni. Prawidłowy montaż ma kluczowe znaczenie dla zapewnienia skuteczności uszczelnienia. Proszę przestrzegać następujących punktów:

1. Wybór uszczelki:Należy zastosować uszczelkę pełnotwarzową, która zakrywa całą powierzchnię uszczelniającą kołnierza i ma otwory na śruby. Nie należy używać uszczelek z wypukłą powierzchnią czołową ani standardowych uszczelek RF.
2. Dopasowanie kołnierza:Kołnierzy pełnych nie wolno przykręcać bezpośrednio do kołnierzy z podwyższoną powierzchnią czołową. Jeżeli rurociąg zawiera kołnierze z podwyższoną powierzchnią czołową, należy je wymienić na kołnierze pełnopowierzchniowe lub adaptery.
3. Dokręcenie śruby:W przypadku otworów na śruby o podwójnym stożku zaleca się stosowanie hydraulicznego klucza dynamometrycznego w celu uzyskania równomiernego, krzyżowego napięcia wstępnego w trzech krokach. Docelowe napięcie wstępne jest obliczane na podstawie ciśnienia znamionowego i specyfikacji śrub; zapoznaj się z normą ASME PCC-1 lub skonsultuj się z zespołem technicznym firmy Longan.
4. Sekwencja wstępnego ładowania:Dokręcić wstępnie wszystkie śruby momentem 30% docelowego momentu, następnie 70%, a na koniec 100%. Dokręcić ponownie po 24 godzinach pracy.
5. Uszczelniająca ochrona twarzy:Przed montażem sprawdź powierzchnię uszczelniającą pod kątem zarysowań lub ciał obcych. Warstwa wskaźnika zużycia nanotlenku cyrkonu to cienka warstwa osadzona; podczas montażu nie czyścić metalowymi skrobakami.
6. Wyrównanie otworów na śruby:Konstrukcja z podwójnym stożkiem ułatwia samonastawność, ale przed instalacją należy sprawdzić, czy otwory na śruby w obu kołnierzach są wyrównane z odchyleniem 1 mm.
7. Osiowanie rur:Chociaż kołnierze pełnopowierzchniowe mają pewną tolerancję na niewspółosiowość, zaleca się kontrolowanie błędu wyrównania rury w granicach 2 mm/m, aby zapewnić trwałość uszczelnienia.

Często zadawane pytania

P: Jaka jest różnica w stosunku do konwencjonalnego kołnierza ASME B16.5?
Odp.: Obydwa mają identyczne wymiary i interfejsy i można je bezpośrednio wymieniać. Produkt Longana zawiera strukturę plastra miodu, hartowanie gradientowe i wewnętrzny pierścień ze stopu tytanu, dzięki czemu zmierzone ciśnienie rozrywające (42 MPa) jest wyższe od wymagań standardowych (≤15 MPa).

P: Do jakich wartości ciśnienia jest odpowiedni?
Odp.: Wymiary zewnętrzne odpowiadają rozmiarom montażowym od klasy 150 do klasy 2500, a zmierzone ciśnienie rozrywające jest wyższe niż wymagania standardowe dla odpowiednich wartości znamionowych. Nadaje się do projektów związanych z gazem łupkowym i głębinowymi, wymagających większego marginesu bezpieczeństwa niż kołnierze standardowe.

P: Na co należy zwrócić uwagę podczas instalacji?
Odp.: Należy zastosować uszczelkę pełnopowierzchniową i nie można jej przykręcać bezpośrednio do podwyższonego kołnierza czołowego. Zaleca się zastosowanie dwustożkowych otworów na śruby kluczem dynamometrycznym w układzie krzyżowym w trzech etapach i ponowne dokręcenie po 24 godzinach pracy. Szczegółowe instrukcje można znaleźć w sekcji „Środki ostrożności dotyczące instalacji” powyżej.

P: Jak można zweryfikować działanie ciśnienia?
Odp.: Longan zaprasza klientów do wzięcia udziału w fabrycznych testach zmęczeniowych lub cyklicznych. Zapisy testów dla każdej partii są zachowywane i można je przeglądać według numeru seryjnego. Można również zorganizować testy stron trzecich przeprowadzone przez SGS, BV itp.

Streszczenie:Kołnierz z płaską powierzchnią czołową Longan sme b16.5 jest zgodny z międzynarodowym standardowym systemem wymiarów ASME B16.5 i wykorzystuje bioniczną strukturę plastra miodu, proces hartowania gradientowego oraz wbudowany pierścień wzmacniający ze stopu tytanu. Zmierzone ciśnienie rozrywające DN300 42 MPa, udar w -70°C 89 J, 30-letnia szybkość korozji głębinowej 0,03 mm/rok. Uzyskał certyfikat API 6A PSL 3G, odpowiedni do wydobycia gazu łupkowego, wierceń głębinowych i systemów rurociągów ultrawysokiego ciśnienia. Prześlij swoje wymagania, aby otrzymać bezpłatne próbki i porady techniczne.
