A Długi kołnierz na szyjęjest często wybierany, gdy system rurociągów wymaga czegoś więcej niż standardowe połączenie. Kupujący zazwyczaj patrzą na ten produkt, gdy mają do czynienia z wysokim ciśnieniem, wysoką temperaturą, silnymi wibracjami, dużymi zbiornikami, sprzętem procesowym lub trudnymi warunkami instalacji, w których nie można zignorować wycieków i koncentracji naprężeń. W tym artykule wyjaśniono, jak działa kołnierz z długą szyjką, dlaczego jego przedłużona szyjka ma znaczenie, jakie problemy pomaga rozwiązać i w jaki sposób nabywcy mogą ocenić materiały, wymiary, wymagania spawalnicze, kontrolę jakości i możliwości dostawcy przed złożeniem zamówienia.
Dla inżynierów, nabywców projektów i zespołów konserwacyjnych prawdziwym pytaniem nie jest po prostu to, czy kołnierz wygląda na mocny. Ważniejsze pytanie brzmi, czy może zapewnić długotrwałe działanie uszczelniające, stabilne przenoszenie obciążenia, dokładne ustawienie i bezpieczną pracę w wymagających warunkach pracy. To tutaj projekt produktu, dokładność produkcji, dobór materiałów i doświadczenie dostawcy stają się ze sobą ściśle powiązane.

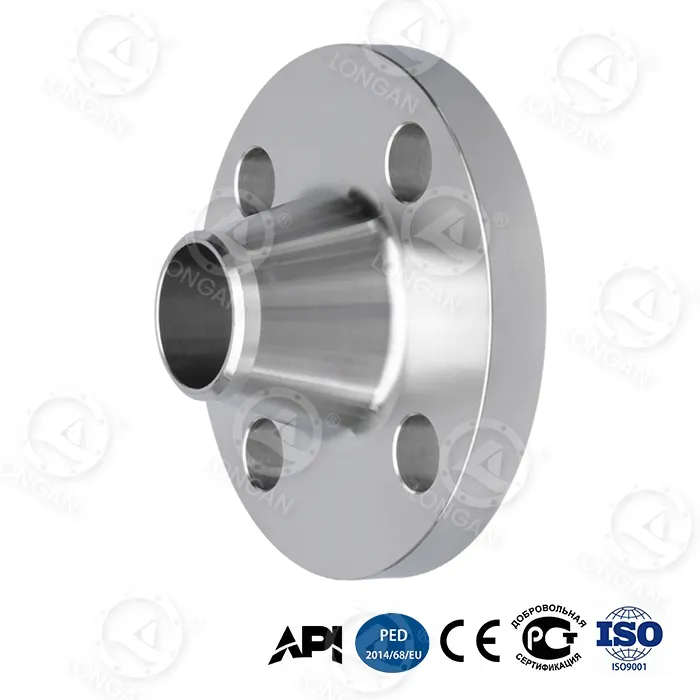

Kołnierz z długą szyjką to specjalistyczny kołnierz zaprojektowany z wydłużoną sekcją szyjną. W porównaniu z wieloma zwykłymi typami kołnierzy, dłuższa szyjka pomaga uzyskać płynniejsze przejście pomiędzy rurą, zbiornikiem lub korpusem urządzenia a powierzchnią kołnierza. W praktyce taka konstrukcja może pomóc w bardziej równomiernym rozłożeniu naprężeń, poprawić wytrzymałość połączenia i zapewnić bezpieczniejszą pracę w systemach, w których ciśnienie, ciepło, wibracje lub obciążenie mechaniczne mogą stać się poważnym problemem.
W wielu projektach kupujący nie wybierają kołnierza z długą szyjką, ponieważ jest to najtańsza opcja. Wybierają ją, ponieważ koszt niepowodzenia jest zbyt wysoki. Wyciek w linii petrochemicznej, złączu zbiornika ciśnieniowego, systemie parowym, module offshore lub zakładzie procesowym może prowadzić do przestojów, zagrożenia bezpieczeństwa, utraty produktu, konserwacji awaryjnej i kosztownych opóźnień w projekcie. Kołnierz może być niewielkim elementem całego systemu, ale często znajduje się w krytycznym punkcie połączenia.
Wenzhou Longan Flange Co., Ltd.dostarcza produkty kołnierzowe do zastosowań przemysłowych, gdzie kupujący potrzebują stabilnej obróbki, kontrolowanej produkcji i praktycznego dostosowania. W przypadku kołnierza z długą szyjką ma to znaczenie, ponieważ produkt musi pasować do warunków pracy, przestrzeni montażowej, harmonogramu rur, ciśnienia znamionowego, wymagań materiałowych, powierzchni uszczelniającej i metody spawania. Niewielka niezgodność któregokolwiek z tych szczegółów może spowodować problemy w późniejszym miejscu instalacji.
Przedłużony dekolt nie jest elementem dekoracyjnym. Zmienia sposób, w jaki siła przemieszcza się przez połączenie. W układzie wysokociśnieniowym kołnierz jest narażony na ciśnienie wewnętrzne, rozszerzalność cieplną, ruch rury, obciążenie zewnętrzne, a czasami wibracje powodowane przez pompy, sprężarki lub sprzęt procesowy. Krótkie lub źle dopasowane połączenie może powodować koncentrację naprężeń w pobliżu obszaru spawania. Z biegiem czasu może to zwiększyć ryzyko zmęczenia, pękania, odkształcenia lub wycieku.
Kołnierz z długą szyjką zapewnia dłuższą sekcję przejściową. Może to sprawić, że połączenie będzie bardziej odpowiednie w trudnych warunkach pracy, zwłaszcza gdy kołnierz jest podłączony bezpośrednio do zbiorników, zbiorników ciśnieniowych, ciężkiego sprzętu lub komponentów o dużej średnicy. Dla kupujących oznacza to, że produkt może zmniejszyć potrzebę stosowania dodatkowych odcinków rur w niektórych projektach i zapewnić wzmocnione połączenie tam, gdzie wymagania dotyczące przestrzeni, ciśnienia lub konstrukcji wymagają więcej niż standardowe rozwiązanie.
Kolejną zaletą jest elastyczność projektowania. Wymiary kołnierza z długą szyjką mogą się różnić w zależności od wymagań projektu. Kupujący mogą potrzebować różnych długości szyjek, rozmiarów otworów, klas ciśnienia, powierzchni uszczelniających, materiałów lub tolerancji obróbki. Dlatego ważna jest komunikacja przed rozpoczęciem produkcji. Profesjonalny dostawca nie powinien po prostu pytać o docelową ilość i cenę. Dostawca powinien potwierdzić rysunki, standardy, warunki pracy i wymagania kontrolne przed rozpoczęciem produkcji.
W rzeczywistych zakupach najlepszym kołnierzem nie zawsze jest ten o najgrubszym korpusie lub najwyższej cenie. Najlepszym wyborem jest taki, który pasuje do projektu systemu, spełnia wymagane normy, daje się prawidłowo zespawać i niezawodnie zachowuje po montażu.
Produkty z kołnierzem z długą szyjką są powszechnie stosowane w branżach, w których należy poważnie traktować ciśnienie, temperaturę, korozję lub stabilność połączenia. Często są brane pod uwagę w przypadku systemów naftowych i gazowych, zakładów petrochemicznych, zbiorników ciśnieniowych, urządzeń procesowych, linii parowych, urządzeń energetycznych, projektów stoczniowych i przemysłowych sieci rurociągów. W takich środowiskach słabe połączenie może szybko stać się poważnym problemem operacyjnym.
Wielu nabywców wybiera ten typ kołnierza również do interfejsów sprzętowych. Gdy kołnierz wymaga bezpośredniego połączenia ze ścianą naczynia, korpusem zbiornika, dyszą lub specjalnie zaprojektowanym elementem, przedłużona szyjka może pomóc w stworzeniu bardziej praktycznego i mocniejszego układu połączeń. Jest to szczególnie przydatne, gdy konstrukcja systemu nie pozostawia wystarczającej ilości miejsca na dodatkowe odcinki rur łączących.
Kupujący często napotykają te same frustrujące problemy przy zakupie kołnierzy przemysłowych. Rysunek może być wyraźny, ale otrzymana część nie pasuje. Certyfikat materiałowy może być niekompletny. Na pierwszy rzut oka obróbka może wyglądać na zadowalającą, ale otwór, powierzchnia uszczelniająca lub ustawienie otworu na śrubę powodują problemy podczas montażu. Czasami cena wygląda atrakcyjnie, ale opóźnienia w dostawie rzutują na cały harmonogram realizacji. Nie są to małe problemy, gdy kołnierz jest potrzebny w krytycznym systemie.
Dobrze wykonany kołnierz z długą szyjką może pomóc w rozwiązaniu kilku praktycznych problemów. Wydłużona szyja może zapewnić lepszy rozkład naprężeń. Jego niestandardowa długość pozwala dopasować się do specjalnych układów projektów. Jego mocne połączenie spawane może zapewnić większą niezawodność w trudnych warunkach. Jednakże korzyści te staną się realne dopiero wtedy, gdy produkt zostanie wyprodukowany zgodnie z właściwymi specyfikacjami i dokładnie sprawdzony przed wysyłką.
| Punkt bólu kupującego | Jak pomaga długi kołnierz na szyję | Co kupujący powinni potwierdzić |
|---|---|---|
| Ryzyko wycieku w krytycznych połączeniach | Wydłużona szyjka i odpowiednia konstrukcja spawania mogą zapewnić mocniejsze połączenie i bardziej stabilne uszczelnienie. | Typ powierzchni uszczelniającej, kompatybilność uszczelki, klasa ciśnienia i wykończenie obróbki. |
| Koncentracja naprężeń w pobliżu spoiny | Dłuższa szyjka zapewnia płynniejsze przejście i pomaga bardziej równomiernie rozłożyć naprężenia mechaniczne. | Grubość ścianki, rozmiar otworu, przygotowanie do spawania i obciążenie robocze. |
| Specjalny układ instalacji | Niestandardowa długość szyjki może zmniejszyć potrzebę stosowania dodatkowych odcinków rur w niektórych konstrukcjach. | Wymiary rysunku, tolerancja, długość całkowita i szczegóły interfejsu sprzętu. |
| Korozja lub agresywne media | Właściwy dobór materiału może poprawić trwałość w środowiskach korozyjnych. | Gatunek materiału, wymagania dotyczące powłoki, rodzaj medium i zakres temperatur. |
| Opóźnienie projektu spowodowane niewłaściwymi częściami | Jasne potwierdzenie przedprodukcyjne pomaga ograniczyć liczbę przeróbek i modyfikacji w witrynie. | Normy, ilość, dokumenty kontroli, sposób pakowania i harmonogram dostaw. |
Kołnierz z długą szyjką jest czasami porównywany ze standardowymi kołnierzami z szyjką do spawania, kołnierzami do spawania gniazdowego, kołnierzami wsuwanymi i innymi popularnymi typami kołnierzy. Każda opcja ma swoje miejsce. Właściwy wybór zależy od ciśnienia, rozmiaru rury, rodzaju cieczy, temperatury, metody spawania, przestrzeni montażowej, planu konserwacji i budżetu.
Standardowy kołnierz z szyjką spawaną jest szeroko stosowany w zastosowaniach wysokociśnieniowych, ponieważ zapewnia dobrą wytrzymałość i płynne przejście do rury. Kołnierz z długą szyjką idzie dalej, dodając przedłużoną szyjkę, dzięki czemu jest bardziej odpowiedni do określonych połączeń sprzętu, dysz zbiorników lub systemów, w których wymagana jest dłuższa wzmocniona sekcja. Z drugiej strony, kołnierze do spawania gniazdowego są często stosowane w przypadku rur o mniejszych średnicach i różnych układach spawania, ale mogą nie być preferowaną opcją w przypadku wszystkich projektów wysokociśnieniowych lub przeznaczonych do trudnych zastosowań.
| Typ kołnierza | Główna cecha | Powszechne zastosowanie | Rozważenie kupującego |
|---|---|---|---|
| Długi kołnierz na szyję | Przedłużona szyjka zapewnia wzmocnione połączenie i płynniejsze przenoszenie naprężeń. | Zbiorniki ciśnieniowe, zbiorniki, rurociągi do trudnych zastosowań, interfejsy urządzeń. | Zwykle wymaga starannego dostosowania i precyzyjnego spawania. |
| Kołnierz do spawania | Stożkowa piasta przyspawana do rury zapewnia mocne połączenie. | Rurociągi wysokociśnieniowe i wysokotemperaturowe. | Mniej wyspecjalizowane niż modele z długą szyją, ale powszechnie dostępne. |
| Kołnierz do spawania gniazdowego | Rura włożona w kielich i przyspawana na zewnątrz. | Mniejsze rozmiary rur i niektóre instalacje kompaktowe. | Może nie pasować do wszystkich zastosowań wymagających poważnych usług lub dużych rozmiarów. |
| Kołnierz wsuwany | Nasuwa się na rurę i jest przyspawany. | Systemy niskociśnieniowe i rurociągi ogólne. | Zwykle łatwiejszy w montażu, ale nie idealny do wymagających warunków stresowych. |
Zamawiania kołnierza z długą szyjką nie należy traktować jak zakupu prostego, standardowego elementu złącznego. Przed potwierdzeniem zamówienia kupujący powinien przygotować pełne dane techniczne. Jeśli kołnierz jest wykonany na zamówienie, ten krok staje się jeszcze ważniejszy. Jasne informacje pomagają producentowi dokładnie kontrolować produkcję i pomagają kupującemu uniknąć kosztownych błędów w miejscu pracy.
Punkt pierwszy to obowiązująca norma. Kupujący powinni wyjaśnić, czy kołnierz musi spełniać wymagania ASME, ANSI, DIN, EN, JIS lub inne wymagania specyficzne dla projektu. Druga kwestia jest merytoryczna. Stal węglową, stal nierdzewną, stal stopową i inne materiały można wybrać w zależności od medium, ciśnienia, temperatury, poziomu korozji i docelowego kosztu. Trzeci punkt to kontrola wymiarów. Rozmiar otworu, średnica zewnętrzna, układ otworów na śruby, długość szyjki, grubość ścianki i powierzchnia uszczelniająca muszą odpowiadać rzeczywistemu systemowi.
Praktyczny dostawca zazwyczaj zadaje pytania przed wyceną. To nie jest opóźnienie; jest to znak, że dostawca rozumie ryzyko błędnej produkcji. W przypadku kołnierza z długą szyjką nieco dłuższy proces potwierdzenia może zaoszczędzić znacznie więcej czasu podczas instalacji.
Nawet dobrze wykonany kołnierz z długą szyjką może zawieść, jeśli zostanie źle zamontowany. Jakość spawania, wyrównanie, ochrona powierzchni, dokręcenie śrub i dobór uszczelek mają wpływ na wynik końcowy. Dlatego zespół instalacyjny i zespół zakupowy nie powinni działać w oderwaniu od siebie. Produkt należy wybrać, biorąc pod uwagę rzeczywiste warunki panujące w miejscu montażu.
Precyzyjne ustawienie jest jednym z najważniejszych punktów. Jeśli kołnierz zostanie wciśnięty w odpowiednie położenie, po spawaniu w połączeniu mogą pozostać naprężenia. Może to prowadzić do odkształceń, nierównomiernego docisku uszczelki lub przedwczesnej awarii. Niezbędne są także umiejętności spawania. Przygotowanie do spawania, procedura spawania, materiał dodatkowy i kontrola po spawaniu powinny odpowiadać wymaganiom projektu.
Konserwacja nie powinna być ignorowana po instalacji. Regularne kontrole mogą pomóc w wykryciu korozji, poluzowań śrub, starzenia się uszczelek lub wczesnych oznak wycieków. W trudnych warunkach warto rozważyć zastosowanie materiałów odpornych na korozję lub obróbkę powierzchni od samego początku, a nie po pojawieniu się problemów.
Wydajność kołnierza z długą szyjką zależy nie tylko od rysunku, ale także od kontroli produkcji. Jakość kucia, dokładność obróbki, identyfikowalność materiału, obróbka cieplna, kontrola i opakowanie mają wpływ na to, czy kołnierz dotrze na miejsce gotowy do niezawodnego użycia. Dostawca posiadający praktyczne doświadczenie w produkcji kołnierzy może pomóc kupującym uniknąć niejasnych specyfikacji, nieodpowiednich materiałów i niepotrzebnych przeróbek.
Wenzhou Longan Flange Co., Ltd. koncentruje się na produkcji kołnierzy dla użytkowników przemysłowych, którzy potrzebują niezawodnych komponentów połączeniowych. Dla kupujących oznacza to, że rozmowa może wykraczać poza zwykłe porównanie cen. Lepsza dyskusja dotycząca zakupów powinna obejmować środowisko zastosowania, ciśnienie robocze, wybór materiału, przegląd rysunków, harmonogram produkcji i wymagania dotyczące inspekcji. Jeśli te szczegóły zostaną opracowane na wczesnym etapie, produkt końcowy z większym prawdopodobieństwem będzie odpowiadał miejscu realizacji projektu.
Kupujący powinni również zwrócić uwagę na szybkość komunikacji. Jeśli projekt jest pilny, jasne odpowiedzi mają znaczenie. Jeśli kołnierz jest dostosowany do indywidualnych potrzeb, potwierdzenie techniczne ma jeszcze większe znaczenie. Jeśli produkt będzie używany w ściśle określonej branży, dokumentacja i kontrola staną się częścią wartości produktu. Właściwy dostawca nie tylko dostarcza kołnierze; pomaga zmniejszyć niepewność, zanim towary dotrą do miejsca instalacji.
Kołnierz z długą szyjką jest często wybierany do systemów, w których zwykłe rozwiązania mogą nie zapewniać wystarczającej pewności. Dlatego kupujący powinni ocenić zdolność dostawcy do zrozumienia rysunków, kontrolowania obróbki, zapewniania stabilnej jakości i wspierania produkcji dostosowanej do indywidualnych potrzeb.
Kołnierz z długą szyjką służy do mocnych, wzmocnionych połączeń w systemach rurociągów, zbiornikach ciśnieniowych, zbiornikach i urządzeniach przemysłowych. Jest to szczególnie przydatne, gdy system podlega wysokim ciśnieniom, wysokiej temperaturze, wibracjom lub specjalnym wymaganiom konstrukcyjnym.
Główną różnicą jest przedłużona szyja. Standardowy kołnierz z szyjką spawaną ma krótszą stożkową piastę, podczas gdy kołnierz z długą szyjką ma dłuższą sekcję szyjki, która może zapewnić płynniejsze przejście i lepsze wsparcie dla niektórych urządzeń lub połączeń zbiorników.
Typowe materiały obejmują stal węglową, stal nierdzewną, stal stopową i inne materiały specyficzne dla projektu. Właściwy wybór zależy od ciśnienia, temperatury, medium, ryzyka korozji i obowiązujących standardów projektowych.
Kupujący powinni dostarczyć rysunki, wymagane normy, gatunek materiału, ciśnienie znamionowe, długość szyjki, rozmiar otworu, typ powierzchni uszczelniającej, ilość, wymagania dotyczące kontroli i oczekiwania dotyczące dostawy. Im pełniejsze informacje, tym dokładniejsza będzie wycena i plan produkcji.
Główne wyzwania obejmują precyzyjne ustawienie, prawidłowe spawanie, właściwy dobór uszczelek i ochronę obrobionej powierzchni uszczelniającej. Ponieważ wiele produktów z kołnierzami z długą szyjką jest używanych w wymagających warunkach, jakość montażu jest niezwykle ważna.
Kupujący powinni sprawdzić oznaczenia, wymiary, dokumenty materiałowe, stan powierzchni, jakość powierzchni uszczelniającej, rozmiar otworu, otwory na śruby i stan opakowania. Każdy problem należy zgłosić przed rozpoczęciem instalacji.
Wybór kołnierza z długą szyjką tak naprawdę ma na celu zmniejszenie ryzyka. Produkt musi pasować do projektu, wytrzymać warunki ciśnienia, spełniać wymagania materiałowe i mieć odpowiednie wymiary. Dla nabywców pracujących przy zbiornikach ciśnieniowych, instalacjach petrochemicznych, rurociągach procesowych lub ciężkim sprzęcie przemysłowym nie jest to część, którą należy wybrać przypadkowo.
Wenzhou Longan Flange Co., Ltd. może wspierać kupujących, którzy potrzebują produktów z kołnierzami z długą szyjką, zapewniając odpowiedni dobór materiałów, niestandardowe wymiary i praktyczną komunikację produkcyjną. Niezależnie od tego, czy Twój projekt wymaga standardowego rozmiaru, czy specjalnego kołnierza opartego na rysunkach, kluczem jest wcześniejsze potwierdzenie szczegółów i współpraca z producentem, który rozumie wymagania dotyczące połączeń przemysłowych.
Jeśli porównujesz opcje kołnierzy z długą szyjką dla nadchodzącego projektu, wyślij do naszego zespołu swoje rysunki, wymagania materiałowe, ciśnienie znamionowe, ilość i harmonogram dostaw. Pomożemy zbadać Twoje potrzeby i zaproponujemy praktyczne rozwiązanie. Aby uzyskać informacje o cenach, dyskusjach technicznych lub zindywidualizowanym wsparciu produkcyjnym, prosimy o kontaktskontaktuj się z namiDzisiaj.
-
