A skarpetkakołnierzto krytyczny element rurociągu przeznaczony do systemów o małej średnicy, wysokiego ciśnienia i wysokiej temperatury. W tym szczegółowym przewodniku wyjaśniamy, czym jest kołnierz kielichowy, jak działa, jakie są jego zalety konstrukcyjne, standardy wymiarowe, opcje materiałowe i dlaczego pozostaje preferowanym rozwiązaniem w branżach o krytycznym znaczeniu dla bezpieczeństwa, takich jak ropa i gaz, przetwórstwo chemiczne, i wytwarzanie energii. Czerpiąc z rzeczywistych praktyk inżynieryjnych i wiedzy produkcyjnej firmyLongana, ten artykuł pomaga inżynierowie, kupcy i kierownicy projektów podejmują świadome decyzje z pewnością.

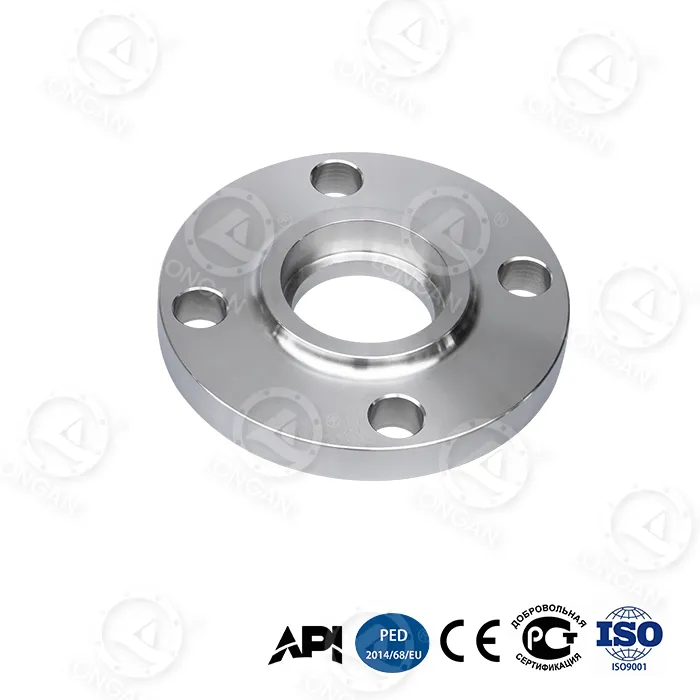

A kołnierz gniazda, znany również jako kołnierz do spawania kielichowego, jest rodzajem kołnierza rurowego zaprojektowanego z wgłębionym kielichem umożliwiający włożenie rury przed wykonaniem spawania pachwinowego wokół zewnętrznej krawędzi. W przeciwieństwie do kołnierzy wsuwanych, rura nie przechodzi przez otwór kołnierza; zamiast tego zatrzymuje się wewnątrz kielicha, tworząc zwarte i bezpieczne połączenie.
Kołnierze gniazdowe są stosowane głównie domałe nominalne rozmiary rur, zazwyczaj NPS ½″ do 3″, gdzie wysokie ciśnienie, wysoka temperatura i ograniczenia przestrzenne wymagają doskonałej integralności złącza.
Możesz przeglądać szczegółowe specyfikacje produktów bezpośrednio zStrona produkcji kołnierzy gniazdowych Longana, który określa opcje materiałowe, klasy ciśnienia i precyzję obróbki.
Zasada projektowania kołnierza kielichowego jest prosta, ale skuteczna: ogranicza ruch rury i koncentruje naprężenia spawalnicze od strony zewnętrznej minimalizuje ryzyko wystąpienia wewnętrznych wad spawów.
Rurę wkłada się do kielicha aż do występu, a następnie lekko odciąga (zwykle o 1,6 mm), aby umożliwić na rozszerzalność cieplną. Spoinę pachwinową nakłada się na zewnątrz, mocno mocując rurę do korpusu kołnierza.
Taka konstrukcja eliminuje potrzebę stosowania spoin doczołowych z pełną penetracją, skracając czas spawania przy jednoczesnym zachowaniu wytrzymałości mechanicznej.
Kołnierze gniazdowe są powszechnie stosowane w układach wysokociśnieniowych ze względu na następujące zalety:
Branże, które w dużym stopniu opierają się na kołnierzach gniazdowych, obejmują:
| Tworzywo | Standard | Typowe zastosowanie |
|---|---|---|
| Stal węglowa | ASTM A105 | Ogólne rurociągi wysokociśnieniowe |
| Stal nierdzewna | ASTM A182 F304/F316 | Systemy korozyjne i higieniczne |
| Stal stopowa | ASTM A182 F11/F22 | Usługi wysokotemperaturowe |
Longana oferuje pełną identyfikowalność materiałów i testy PMI, aby mieć pewność, że każdy kołnierz gniazda spełnia specyfikacje projektu.
Kołnierze mufowe produkowane są według najważniejszych światowych standardów:
Klasy ciśnienia zazwyczaj wahają się od klasy 150 do klasy 2500, dzięki czemu kołnierze kielichowe nadają się do ekstremalnych warunków pracy.
| Typ kołnierza | Wytrzymałość | Typowy zakres rozmiarów | Przypadek użycia |
|---|---|---|---|
| Kołnierz gniazdowy | Wysoki | Mała średnica | Systemy wysokociśnieniowe i kompaktowe |
| Kołnierz wsuwany | Średni | Szeroki | Niskie i średnie ciśnienie |
| Kołnierz do spawania | Bardzo wysoki | Wszystkie rozmiary | Krytyczne układy naprężeniowe |
W firmie Longan kołnierze gniazdowe są produkowane przy użyciu obróbki CNC, ścisłej kontroli wymiarowej i pełnej zgodności z standardy międzynarodowe. Każda partia przechodzi kontrolę wizualną, testy mechaniczne i weryfikację obróbki powierzchni.
Ta dyscyplina produkcyjna gwarantuje, że każdy dostarczony kołnierz kielichowy działa niezawodnie w wymagających środowiskach.
Tak, po prawidłowym zespawaniu i zainstalowaniu kołnierze kielichowe dobrze sprawdzają się w cyklicznych warunkach ciśnienia.
Większe średnice zwiększają koncentrację naprężeń i trudności w spawaniu, dzięki czemu inne typy kołnierzy są bardziej praktyczne.
Absolutnie. Opcje stali nierdzewnej i stopów zapewniają doskonałą odporność na korozję.
Wybór odpowiedniego kołnierza gniazda to nie tylko specyfikacja, ale także długoterminowe bezpieczeństwo systemu, wydajność i opłacalność. Dzięki sprawdzonemu doświadczeniu produkcyjnemu i globalnemu wsparciu projektowemu firma Longan jest gotowa pomóc Ci wybrać najbardziej niezawodne rozwiązanie dla Twojej aplikacji.
Jeśli planujesz nowy projekt lub potrzebujesz wsparcia technicznego,skontaktuj się z namijuż dziś, aby omówić wymagania dotyczące kołnierzy gniazdowych z naszym zespołem inżynierów.
