Kołnierze o dużych rozmiarachodgrywają kluczową rolę w systemach rurociągów o dużej średnicy i wysokociśnieniowych stosowanych w takich gałęziach przemysłu, jak ropa i gaz, wytwarzanie energii, przetwórstwo petrochemiczne i inżynieria morska. Wybór odpowiedniego kołnierza o dużym rozmiarze wymaga oceny wielu czynników, w tym typu kołnierza, materiału, ciśnienia znamionowego, standardów produkcyjnych i warunków instalacji.
W tym szczegółowym przewodniku wyjaśniono, jak wybrać odpowiedni kołnierz o dużym rozmiarze do systemu rurociągów, uwzględniając kwestie techniczne, standardy branżowe, typowe zastosowania i najlepsze praktyki, pomagając inżynierom, kierownikom ds. zakupów i właścicielom projektów w podejmowaniu świadomych decyzji.
Spis treści
- Co to jest kołnierz o dużym rozmiarze?
- Zastosowania kołnierzy o dużych rozmiarach
- Typowe typy kołnierzy o dużych rozmiarach
- Wybór materiału dla kołnierzy o dużych rozmiarach
- Międzynarodowe standardy i specyfikacje
- Kluczowe czynniki przy wyborze kołnierza o dużym rozmiarze
- Produkcja i kontrola jakości
- Wyzwania instalacyjne i najlepsze praktyki
- Kołnierz o dużym rozmiarze w porównaniu z kołnierzem standardowym
- Często zadawane pytania
Co to jest kołnierz o dużym rozmiarze?

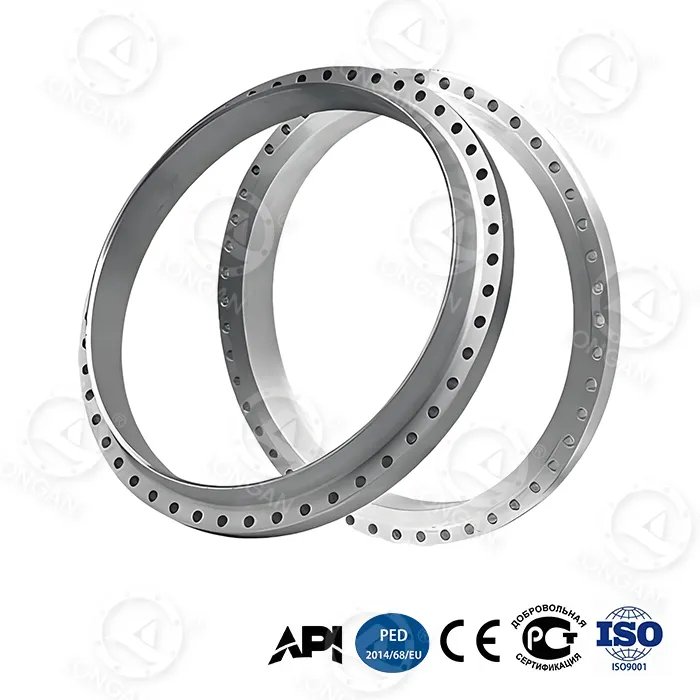

A kołnierz o dużym rozmiarzezazwyczaj odnosi się do kołnierza o średnicy nominalnej większej niż DN600 (24 cale), chociaż w wielu projektach przemysłu ciężkiego kołnierze mogą przekraczać DN1000, DN2000 lub nawet większe. Kołnierze te są przeznaczone do łączenia dużych rur, zaworów, pomp i zbiorników ciśnieniowych w wymagających środowiskach.
W przeciwieństwie do kołnierzy standardowych, kołnierze o dużych rozmiarach muszą wytrzymać:
- Niezwykle wysokie ciśnienie wewnętrzne
- Duże obciążenia mechaniczne
- Rozszerzalność cieplna i wibracje
- Surowe środowisko chemiczne lub morskie
Producenci tacy jakLonganaaspecjalizujemy się w produkcji kołnierzy o dużych rozmiarach, które spełniają rygorystyczne wymagania dotyczące dokładności wymiarowej i wydajności dla globalnych projektów infrastrukturalnych.
Zastosowania kołnierzy o dużych rozmiarach
Kołnierze o dużych rozmiarach są szeroko stosowane w gałęziach przemysłu, w których transport płynów wymaga dużej przepustowości i wysokiej niezawodności.
| Przemysł | Typowe zastosowanie | Dlaczego potrzebne są kołnierze o dużych rozmiarach |
|---|---|---|
| Ropa i gaz | Rurociągi przesyłowe, rafinerie | Wysokie ciśnienie i duże natężenie przepływu |
| Wytwarzanie energii | Systemy wody chłodzącej | Ciągłość pracy i bezpieczeństwo |
| Petrochemiczny | Rurociąg procesowy | Odporność chemiczna i trwałość |
| Inżynieria morska | Rurociągi podmorskie | Odporność na korozję i wytrzymałość |
| Uzdatnianie wody | Główne linie przesyłowe | Duża średnica i długa żywotność |
Typowe typy kołnierzy o dużych rozmiarach
Wybór prawidłowego typu kołnierza jest podstawą niezawodnego systemu rurociągów.
1. Kołnierz o dużym rozmiarze ze spawaną szyjką
- Najlepszy do systemów wysokociśnieniowych i wysokotemperaturowych
- Zapewnia doskonały rozkład naprężeń
- Powszechnie stosowane w rurociągach naftowych i gazowych
2. Wsuwany kołnierz o dużym rozmiarze
- Łatwiejsze dopasowanie i instalacja
- Niższy koszt w porównaniu do kołnierzy z szyjką spawaną
- Nadaje się do zastosowań o umiarkowanym ciśnieniu
3. Zaślepka kołnierzowa o dużym rozmiarze
- Stosowane do zamykania końców rurociągów
- Umożliwia przyszłą rozbudowę
- Wymaga dużej wytrzymałości materiału ze względu na obciążenie ciśnieniem
4. Kołnierz typu pierścieniowego (RTJ).
- Uszczelnienie metal-metal
- Idealny do ekstremalnych ciśnień i temperatur
- Często określane w systemach krytycznych
Wybór materiału dla kołnierzy o dużych rozmiarach
Wybór materiału ma bezpośredni wpływ na wydajność, żywotność i bezpieczeństwo kołnierza.
| Tworzywo | Kluczowe właściwości | Typowe zastosowania |
|---|---|---|
| Stal węglowa | Wysoka wytrzymałość, opłacalna | Rurociągi naftowe i gazowe |
| Stal nierdzewna | Odporność na korozję | Systemy chemiczne i morskie |
| Stal stopowa | Odporność na wysoką temperaturę | Elektrownie |
| Stal dupleksowa | Doskonała wytrzymałość i odporność na korozję | Środowiska morskie |
Doświadczeni producenci npDostawcy kołnierzy o dużych rozmiarach firmy Longanamoże polecić odpowiednie materiały w oparciu o warunki projektu.
Międzynarodowe standardy i specyfikacje
Kołnierze o dużych rozmiarach muszą być zgodne z uznanymi normami międzynarodowymi, aby zapewnić kompatybilność i bezpieczeństwo.
- ASME B16.5 / ASME B16.47
- EN 1092-1
- Normy DIN
- Standardy BS
- Standardy GOST
Zgodność z tymi normami zapewnia dokładność wymiarową, wartości ciśnienia i identyfikowalność materiałów.
Kluczowe czynniki przy wyborze kołnierza o dużym rozmiarze
Wybierając kołnierz o dużym rozmiarze, należy wziąć pod uwagę następujące krytyczne czynniki:
- Średnica nominalna i ciśnienie znamionowe
- Temperatura robocza
- Medium (ropa, gaz, woda, chemikalia)
- Środowisko instalacyjne
- Typ z kołnierzem
- Długoterminowe wymagania konserwacyjne
Produkcja i kontrola jakości
Ze względu na swój rozmiar i zastosowanie, kołnierze wielkogabarytowe wymagają zaawansowanych procesów produkcyjnych:
- Kucie lub kucie pierścieni walcowanych
- Precyzyjna obróbka CNC
- Badania nieniszczące (UT, MT)
- Kontrola wymiarowa
- Certyfikacja materiału (EN 10204 3.1 / 3.2)
Longanaa wdraża rygorystyczne procedury kontroli jakości, aby mieć pewność, że każdy kołnierz o dużym rozmiarze spełnia międzynarodowe wymagania projektowe.
Wyzwania instalacyjne i najlepsze praktyki
Montaż kołnierzy o dużych rozmiarach wymaga starannego planowania:
- Prawidłowe wyrównanie, aby zapobiec wyciekom
- Kontrolowana sekwencja dokręcania śrub
- Stosowanie odpowiednich uszczelek
- Naddatek na rozszerzalność cieplną
Kołnierz o dużym rozmiarze w porównaniu z kołnierzem standardowym
| Funkcja | Kołnierz o dużym rozmiarze | Standardowy kołnierz |
|---|---|---|
| Średnica | DN600+ | DN15–DN500 |
| Złożoność produkcji | Wysoki | Umiarkowany |
| Aplikacja | Przemysł ciężki | Rurociągi ogólne |
Często zadawane pytania (FAQ)
P1: Co uważa się za kołnierz o dużym rozmiarze?
Kołnierz o dużym rozmiarze ogólnie odnosi się do kołnierzy o średnicach większych niż DN600, często wykonanych na zamówienie dla dużych systemów rurociągów.
P2: Czy kołnierze o dużych rozmiarach są produkowane na zamówienie?
Tak, większość kołnierzy o dużych rozmiarach jest produkowana zgodnie z rysunkami i normami specyficznymi dla projektu.
P3: W jakich branżach najczęściej stosuje się kołnierze o dużych rozmiarach?
Przemysł naftowy i gazowy, energetyka, petrochemia, inżynieria morska i uzdatnianie wody.
P4: Jak zapewnić jakość kołnierza?
Wybierz producentów takich jak Longan, którzy zapewniają pełną identyfikowalność materiałów, raporty z testów i międzynarodowe certyfikaty.
Wybór odpowiedniego kołnierza o dużym rozmiarze to decyzja strategiczna, która wpływa na bezpieczeństwo, wydajność i długoterminowy sukces operacyjny. Współpracując z doświadczonymi producentami takimi jakLonganaamożesz zapewnić niezawodne działanie nawet najbardziej wymagających systemów rurociągów.
Jeśli planujesz projekt przemysłowy na dużą skalę i potrzebujesz wskazówek ekspertów lub niestandardowych rozwiązań kołnierzy o dużych rozmiarach, nie krępuj sięskontaktuj się z namidzisiaj, aby omówić Twoje wymagania.
