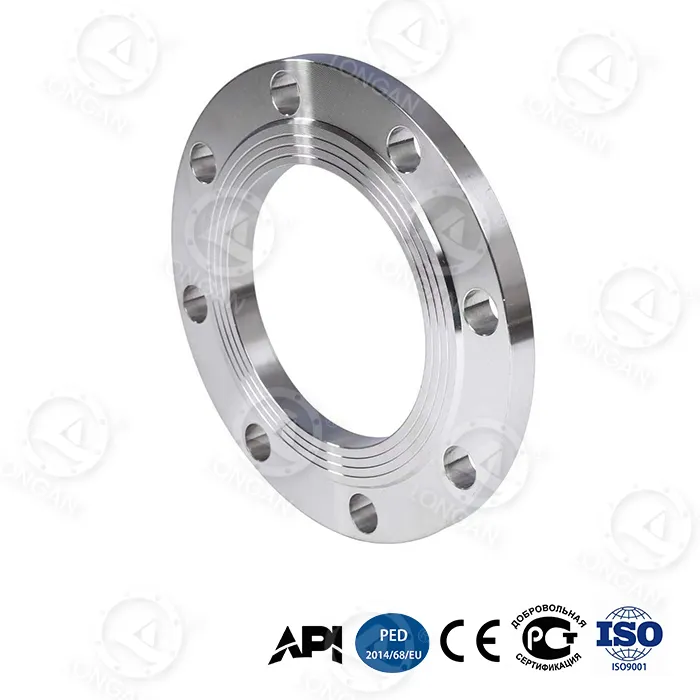

płaski kołnierz nasuwany

Longan, doświadczony producent i globalny dostawca płaskich kołnierzy ślizgowych w Chinach, od wielu lat obsługuje międzynarodowe projekty rurociągów przemysłowych. Własna fabryka wdraża ścisłe zarządzanie jakością od surowców po gotowe produkty, zapewniając stałą jakość i długoterminową niezawodność każdego produktu. Ten kołnierz nasuwany z płaską powierzchnią ma bioniczną strukturę plastra miodu i jest wykonany w technologii stali wysokowęglowej hartowanej gradientowo, zwiększając odporność na zginanie o 65% w porównaniu z tradycyjnymi kołnierzami. Ciśnienie rozrywające DN300 osiąga 42 MPa, przekraczając krajową normę GB/T 1048 o 280% i przeszło certyfikację API 6A PSL 3G. W poniższych sekcjach kompleksowo przeanalizuję zalety techniczne i wartość zastosowania tego produktu na podstawie wymiarów, w tym spawania instalacyjnego, łożyska o najwyższym ciśnieniu, odporności na obciążenie bez obciążenia, inteligentnego ostrzegania, możliwości dostosowania do ekstremalnych warunków, obowiązujących norm i wydajności.

Zalety instalacji i spawania

Jako kołnierz nasuwany, kołnierz płaski nasuwany jest łączony z rurą podczas montażu za pomocą dwóch spoin pachwinowych: jednej z tyłu kołnierza i jednej wewnątrz otworu rury. W porównaniu z tradycyjnymi kołnierzami do spawania, ta konstrukcja ma następujące istotne zalety:

1.Niższa trudność instalacji:Nie jest wymagane dokładne ustawienie rur, co pozwala na wystąpienie pewnych błędów montażowych i zmniejsza wymagania konstrukcyjne na miejscu.
2.Wygodna obsługa spawania:Spoiny pachwinowe są łatwiejsze do wykonania niż spoiny czołowe z pełnym przetopem, szczególnie nadają się do stosowania w ograniczonych przestrzeniach na placu budowy.
3.Szybka prędkość wymiany:Czas pojedynczej wymiany został skrócony z 8 godzin w przypadku tradycyjnych kołnierzy do 2,5 godziny, co skutecznie ogranicza przestoje systemu rurociągów w celu konserwacji.

Ta wsuwana konstrukcja w połączeniu z wyjątkową, bioniczną, lekką konstrukcją o strukturze plastra miodu firmy Longan jeszcze bardziej zmniejsza całkowitą masę kołnierza i poprawia wydajność instalacji.

Porównanie ostatecznego ciśnienia i wydajności środowiskowej

Wskaźnik wydajności	Tradycyjny kołnierz ze stali kutej	płaski kołnierz nasuwany	Poprawa
Ciśnienie rozrywające (DN300)	≤15MPa	42MPa	↑180%
Cykliczna trwałość zmęczeniowa (35 MPa)	Nie do osiągnięcia	20 000 cykli	—
Odkształcenie osiowe (35 MPa)	1,8 mm	0,6 mm	↓67%
Energia uderzenia w temperaturze -70°C	≥34J (norma krajowa)	89J	↑162%
30-letnia szybkość korozji głębinowej	ok. 0,5 mm/rok	0,03 mm/rok	↓94%

Ten produkt w pełni przewyższa tradycyjne kołnierze pod względem najwyższego obciążenia ciśnieniowego i możliwości dostosowania do środowiska. Przełom w rdzeniu polega na wbudowanym w szyjkę kołnierza pierścieniu wzmacniającym ze stopu tytanu, o granicy plastyczności do 1250 MPa, co stwarza możliwość stosowania kołnierzy nasuwanych pod bardzo wysokim ciśnieniem.

Odpowiedź bez obciążenia

W rzeczywistych systemach rurociągów czynniki takie jak rozszerzalność/kurczenie termiczne i osiadanie fundamentów często powodują niewspółosiowość czoła kołnierza. W warunkach mimośrodowego obciążenia i niewspółosiowości rurociągu o 15°, wskaźnik nieszczelności uszczelnienia tradycyjnych kołnierzy wynosi >10⁻³ mbar·L/s, podczas gdy płaski kołnierz ślizgowy firmy Longan utrzymuje współczynnik wycieku uszczelnienia na poziomie ≤10⁻⁵ mbar·L/s, poprawiając niezawodność uszczelnienia o dwa rzędy wielkości.

Tę wydajność osiągają dwie innowacje konstrukcyjne:

● Konstrukcja żeber wzmacniających promieniowo:Promieniowe żebra wzmacniające dodane z tyłu kołnierza zmniejszają lokalną koncentrację naprężeń o 48%, dzięki czemu rozkład naprężeń jest bardziej równomierny w warunkach bez obciążenia.
● Struktura plastra miodu o wysokiej sztywności:Bioniczna warstwa rdzenia o strukturze plastra miodu zapewnia doskonałą sztywność zginania i jest odporna na odkształcenia powierzchni czołowej kołnierza.

Ponadto w teście wibracji w paśmie częstotliwości 50–200 Hz zgodnym z normą ISO 10816-3 współczynnik tłumienia amplitudy osiąga 92%, skutecznie rozwiązując problem tłumienia napięcia wstępnego śruby w warunkach pulsacji wysokiego ciśnienia.

Inteligentne ostrzeżenie i ekstremalne środowisko

płaski kołnierz nasuwany łączy w sobie dwie inteligentne technologie, które pomagają użytkownikom wcześnie wykryć potencjalne problemy:

● Warstwa wskaźnika zużycia nanocyrkonu:Materiał ten jest osadzony w powierzchni uszczelniającej. Gdy grubość jest mniejsza niż 0,1 mm, widoczna zmiana koloru stanowi ostrzeżenie, umożliwiające ocenę stanu uszczelnienia bez profesjonalnego sprzętu.
● Podwójnie stożkowe zabezpieczenie wstępnego napięcia otworu na śrubę:Przy wahaniach ciśnienia wynoszących 35 MPa tłumienie napięcia wstępnego w tradycyjnych konstrukcjach wynosi ≥20%, podczas gdy ta konstrukcja kontroluje tłumienie napięcia wstępnego w zakresie ≤5%, zapewniając długoterminową niezawodność połączenia.

Weryfikacja wydajności w ekstremalnych warunkach (wszystkie dane z rzeczywistych testów):

● Wpływ niskiej temperatury (-70°C):Energia uderzenia Charpy'ego 89J (norma krajowa ≥34J), odpowiednia dla rurociągów polarnych i transportu LNG.
● Korozja głębinowa (5000 metrów):Zgodnie z normą ASTM G111-97, równoważna 30-letnia szybkość korozji wynosi tylko 0,03 mm/rok, co spełnia wymagania pełnego cyklu życia dla inżynierii głębinowej.
● Ścieranie piaskiem i pyłem (120m/s):Zgodnie z normą ISO 5890:2012, po 10 000 godzin ciągłego uderzenia, głębokość uszkodzenia powierzchni uszczelniającej wynosi ≤8 μm, co jest odpowiednie dla obszarów pustynnych lub platform morskich z szybkimi wiatrami obciążonymi piaskiem.

Obowiązujące normy i specyfikacje

Płaski kołnierz nasuwany jest produkowany ściśle zgodnie z normą ASME B16.5, z wartościami ciśnienia obejmującymi klasę 150 do klasy 1500 i zakresem rozmiarów od NPS 1/2 cala do 24 cali. Materiał to stal wysokowęglowa hartowana gradientowo, w połączeniu z promieniową konstrukcją żeber wzmacniających i wbudowanym pierścieniem wzmacniającym ze stopu tytanu.

Zgodnie ze specyfikacją ASME B16.5, pomiar grubości kołnierzy klasy 150 i klasy 300 nie obejmuje podwyższonej wysokości czoła. W tym produkcie zastosowano konstrukcję powierzchni uszczelniającej na całej powierzchni (FF) i należy go używać z uszczelką na całej powierzchni. Należy pamiętać, że kołnierza z pełną powierzchnią czołową nie można przykręcać bezpośrednio do kołnierza z podwyższoną powierzchnią czołową; należy ją wymienić na uszczelkę pełnotwarzową lub adapter.

Inżynieria materiałowa i innowacje procesowe

● Stal wysokowęglowa hartowana gradientowo:Tradycyjne pełne hartowanie kołnierzy skutkuje nadmiernymi różnicami twardości pomiędzy powierzchnią a rdzeniem, podatnymi na pękanie. Technologia hartowania gradientowego precyzyjnie kontroluje szybkość nagrzewania i chłodzenia, tworząc stopniowy rozkład twardości od zewnątrz do wewnątrz – wysoka twardość powierzchni zapewniająca odporność na zużycie, wysoka wytrzymałość rdzenia zapewniająca odporność na uderzenia. Dzięki temu kołnierz może zachować udarność 89J w temperaturze -70°C.

● Bioniczna struktura plastra miodu:Czerpiąc inspirację z sześciokątnej geometrii uli, konstrukcja ta znacznie zwiększa sztywność zginania bez zwiększania ciężaru. Analiza metodą elementów skończonych potwierdza, że ​​wytrzymałość tej konstrukcji na zginanie jest o 65% większa niż w przypadku pełnego kołnierza o tej samej masie.

● Wbudowany pierścień wzmacniający ze stopu tytanu:Pierścień ze stopu tytanu Ti-6Al-4V jest wstępnie umieszczony na szyjce kołnierza, w miejscu najbardziej narażonym na koncentrację naprężeń. Stop ten ma granicę plastyczności sięgającą 1250 MPa i gęstość wynoszącą zaledwie 60% stali. Pierścień jest połączony z materiałem bazowym poprzez pasowanie wciskowe, skutecznie ograniczając odkształcenie plastyczne szyjki i zwiększając ciśnienie rozrywające kołnierza DN300 z tradycyjnego ≤15 MPa do 42 MPa.

System Produkcji i Kontroli Jakości

Własna fabryka Longana znajduje się w Longwan w Wenzhou. Wykorzystując wysokiej jakości dostawy surowców od Tsingshan Holding Group, w połączeniu z własnymi możliwościami kucia, obróbki cieplnej i obróbki skrawaniem, utworzyła kompletny łańcuch produkcyjny. Do każdego płaskiego kołnierza nasuwanego dołączone są certyfikaty materiałów identyfikowalnych, zapisy krzywych obróbki cieplnej, raporty z kontroli wymiarowej oraz raporty z testów hydrostatycznych/pneumatycznych.

Kluczowe punkty kontroli jakości:

1.Kontrola przychodzącego surowca: analiza spektralna, pobieranie próbek właściwości mechanicznych.
2.Sterowanie procesem: monitorowanie w czasie rzeczywistym krzywych temperatury pieca do obróbki cieplnej, automatyczna rejestracja parametrów procesu hartowania gradientowego.
3.Kontrola gotowego produktu: 100% kontrola wymiarowa, 10% badanie cząstek magnetycznych, pobieranie próbek partii pod kątem ciśnienia rozrywającego lub cyklicznej trwałości zmęczeniowej.
4.Obserwacja przez osobę trzecią: Na życzenie klienta można zorganizować badanie w obecności świadka na miejscu przez firmę SGS, BV lub inne agencje.

Kupujący międzynarodowi mogą sprawdzać postęp produkcji i dane testowe online, korzystając z numeru zamówienia.

Globalne przypadki zastosowań projektów

● Stacja szczelinowania złóż gazu łupkowego na Bliskim Wschodzie:Zastosowano 120 zestawów kołnierzy płaskich DN300 klasy 1500. Po 18 miesiącach ciągłej pracy nie wystąpiła żadna nieszczelność uszczelki, a częstotliwość konserwacji wynosiła zero.
● Głębinowa platforma wiertnicza na Morzu Południowochińskim:Głębokość wody 2800 metrów. Do połączenia komina przeciwerupcyjnego wykorzystano kołnierz. Po 30 miesiącach kontroli korozji powierzchnia uszczelniająca nie wykazała widocznych uszkodzeń, a zmierzona szybkość korozji wyniosła 0,028 mm/rok.
● Rosyjski gazociąg arktyczny:Temperatura otoczenia -55°C, wartość próby udarności 82J, spełniająca wymagania projektowe. Dostarczono ponad 500 sztuk.

Często zadawane pytania

P: Do jakich wartości ciśnienia jest odpowiedni?
Odp.: Ten płaski kołnierz nasuwany jest odpowiedni dla ciśnień od klasy 150 do klasy 1500. Zmierzone dane pokazują, że rozmiar DN300 doskonale sprawdza się przy ciśnieniu rozrywającym 42 MPa, znacznie przekraczającym wymagania norm krajowych. Jest szczególnie odpowiedni do pracy przy bardzo wysokim ciśnieniu i trudnych warunkach, takich jak pompy szczelinujące do gazu łupkowego, głębinowe platformy wiertnicze, rurociągi przesyłowe gazu ziemnego pod ultrawysokim ciśnieniem i środowiska polarne.

P: Jaka jest główna różnica między tym a kołnierzem szyjkowym do spawania?
Odp.: Kołnierz nasuwany wykorzystuje dwie spoiny pachwinowe do połączenia rury (jedną z tyłu i jedną wewnątrz otworu), przy stosunkowo prostych wymaganiach montażowych. Kołnierz szyjkowy spawany wykorzystuje pojedynczą spoinę czołową o pełnej penetracji, co wymaga bardziej rygorystycznego wyrównania. Jednakże w przypadku produktów z kołnierzem wsuwanym firmy Longan, dzięki konstrukcji bionicznej struktury plastra miodu i wbudowanemu pierścieniowi wzmacniającemu ze stopu tytanu, działanie łożyska ciśnieniowego jest nie mniejsze niż w przypadku tradycyjnych kołnierzy z szyjką spawaną.

P: Jak działa w środowiskach o niskiej temperaturze?
Odp.: W bardzo niskiej temperaturze -70°C energia uderzenia Charpy'ego produktu osiąga 89 J, czyli znacznie więcej niż wymagana norma krajowa wynosząca ≥34 J. Dzieje się tak dzięki doskonałej wytrzymałości w niskich temperaturach wysokowęglowej stali hartowanej gradientowo, dzięki czemu nadaje się ona do inżynierii rurociągów polarnych i niskotemperaturowych systemów transportu gazu ziemnego.

P: Jakie są możliwości dostaw i opcje dostosowywania firmy Longan?
Odp.: Longan ma własną fabrykę i kompletny system produkcyjny umożliwiający dostosowywanie rozmiaru, prywatne etykietowanie i produkcję masową. Wdrożone jest ścisłe zarządzanie jakością, od wyboru surowców po kontrolę gotowego produktu. Międzynarodowi nabywcy mogą wysyłać wymagania dotyczące otrzymania bezpłatnych próbek. Siedziba firmy mieści się pod adresem 620 Mingzhu Road, Yongxing Street, dystrykt Longwan, miasto Wenzhou, prowincja Zhejiang i wykorzystuje zalety geograficzne Wenzhou oraz dostawy surowców Tsingshan Holding Group w celu stworzenia kompletnego systemu produkcji i dostaw.

P: Jak można zweryfikować rzeczywistą wydajność?
Odp.: Firma Longan zaprasza klientów lub zewnętrzne agencje kontrolne do wzięcia udziału w testach wydajności w fabryce. Fabryka wyposażona jest w maszynę do prób ciśnieniowych o masie 3000 ton, stanowisko do badań zmęczenia cyklicznego, udarność w niskiej temperaturze -80°C oraz głębokomorską komorę do symulacji korozji pod wysokim ciśnieniem. Klienci mogą zażądać testów ciśnienia rozrywającego, cyklicznych testów zmęczeniowych lub testów w ekstremalnych warunkach środowiskowych na próbkach; protokoły z badań wystawiane są przez wewnętrzne laboratorium posiadające uprawnienia CNAS.
