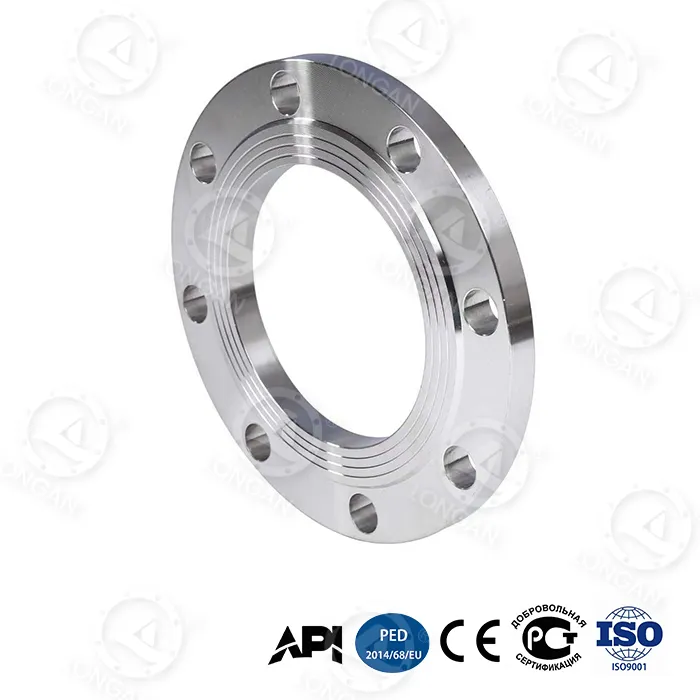

płaski, podwyższony kołnierz czołowy

Przestań się martwić niedopasowaniem uszczelek podczas modernizacji rurociągów lub systemów z mieszanymi kołnierzami. Płaski, podwyższony kołnierz czołowy firmy Longan łączy pełny pierścień zewnętrzny z lekko uniesioną środkową strefą uszczelniającą, dzięki czemu można używać uszczelek FF lub RF bez modyfikowania rurociągów. Wyprodukowany we własnym zakładzie firmy Longan w Wenzhou pod ścisłą kontrolą jakości, kołnierz ten wykorzystuje hartowaną gradientowo stal wysokowęglową i bioniczny rdzeń o strukturze plastra miodu, aby osiągnąć ciśnienie rozrywające 42 MPa przy DN300 (280% powyżej normy krajowej) i 65% wyższą odporność na zginanie niż konwencjonalne kołnierze. Certyfikat API 6A PSL 3G.

Najważniejsze cechy produktu

● Hybrydowa konstrukcja powierzchni uszczelniającej:Jest to najbardziej charakterystyczna cecha płaskiego, podwyższonego kołnierza czołowego. Środkowa część powierzchni uszczelniającej jest lekko uniesiona (podobnie jak w przypadku RF), ale obszar zewnętrzny rozciąga się aż do otworów na śruby (podobnie jak w przypadku FF). Korzyści obejmują:1.Automatyczne centrowanie uszczelki dla szybszego montażu;2.Bardziej równomierny rozkład naprężeń stykowych uszczelnienia, pozwalający uniknąć przeciążenia krawędzi tradycyjnego RF;3.Kompatybilny zarówno z uszczelkami pełnotwarzowymi, jak i uszczelkami wypukłymi, zapewniając elastyczną wymianę na miejscu.

● 65% wzrost wytrzymałości na zginanie:Bioniczna struktura plastra miodu sprawia, że ​​kołnierz jest lżejszy i sztywniejszy, szczególnie odpowiedni do wytrzymywania momentów zginających rurociąg.

● Łożysko o bardzo wysokim ciśnieniu:Ciśnienie rozrywające DN300 wynoszące 42 MPa jest 2,8 razy większe niż w przypadku tradycyjnych kołnierzy (≤15 MPa). Cykliczna trwałość zmęczeniowa wynosząca 20 000 cykli przy 35 MPa znacznie przekracza standardy branżowe.

● Ekstremalna tolerancja środowiskowa:Energia uderzenia w -70°C 89 J, szybkość korozji głębinowej na głębokość 5000 m 0,03 mm/rok, ścieranie piaskiem i pyłem z prędkością 120 m/s ≤8 μm.

● Inteligentne bezpieczeństwo:Warstwa wskaźnika zużycia z nanotlenku cyrkonu (ostrzeżenie o zmianie koloru przy grubości <0,1 mm) + podwójnie stożkowy otwór na śrubę (tłumienie napięcia wstępnego ≤5%).

Procesy produktowe

● Obróbka powierzchni uszczelniającej:Stosowane jest precyzyjne toczenie CNC, z podwyższoną wysokością zgodną ze standardowymi wymiarami RF ASME B16.5 (1,6 mm do 6,4 mm dla klasy 150 ~ 1500), ale podwyższona stopa płynnie przechodzi na całą powierzchnię kołnierza. Chropowatość powierzchni Ra ≤3,2μm zapewnia dobry kontakt uszczelki.

● Wygaszanie gradientowe:Stal wysokowęglowa poddawana jest kontrolowanemu chłodzeniu, w wyniku czego powstaje stopniowana struktura o twardości powierzchniowej 45-50 HRC i wytrzymałości rdzenia ≥30J (w temperaturze -70°C).

● Struktura plastra miodu:Bioniczna sześciokątna siatka wewnątrz korpusu kołnierza, zoptymalizowana na podstawie analizy elementów skończonych, zapewnia o 65% większą sztywność przy tej samej wadze.

● Pierścień wzmacniający ze stopu tytanu:W szyjce osadzony jest pierścień Ti-6Al-4V (granica plastyczności 1250 MPa) z pasowaniem wciskowym, zapobiegającym rozszerzaniu się szyjki pod wysokim ciśnieniem.

● Kontrola jakości:100% kontrola wymiarowa, 10% badanie cząstek magnetycznych, losowe badanie rozerwania każdej partii. Dostarczane są identyfikowalne certyfikaty materiałowe i krzywe obróbki cieplnej.

Scenariusze użycia

Hybrydowa konstrukcja powierzchni uszczelniającej z płaskim kołnierzem z podwyższoną powierzchnią czołową sprawia, że ​​jest ona szczególnie odpowiednia w następujących scenariuszach:

Scenariusz	Ból w przypadku tradycyjnych kołnierzy	Rozwiązanie z tym produktem
Modernizacja starego rurociągu	Oryginalny system może łączyć kołnierze FF i RF, uszczelki nie są wymienne	Hybrydowa powierzchnia uszczelniająca jest kompatybilna z obydwoma typami uszczelek, nie wymaga modyfikacji rurociągu
Media gazowe pod wysokim ciśnieniem	Uszczelki kołnierzy RF mogą wytłaczać się pod wpływem pulsacji ciśnienia	Zewnętrzna płaska powierzchnia zapewnia dodatkowe wsparcie, zapobiegając pełzaniu uszczelki
Rurociągi niskociśnieniowe o dużej średnicy	Kołnierze FF wymagają pełnowymiarowych uszczelek, co wiąże się z wysokimi kosztami	Podwyższona część umożliwia zastosowanie standardowych uszczelek RF, redukując zapasy części zamiennych
Środowiska głębinowe / polarne	Pojedyncza powierzchnia uszczelniająca przecieka po cyklu termicznym	Dwustrefowe uszczelnienie (podniesione + płaskie) zapewnia redundantne ścieżki uszczelnienia

Konkretne obszary zastosowań obejmują:

● Rurociągi wylotowe pompy szczelinującej do gazu łupkowego(ciśnienie pulsacyjne 35-70 MPa)
● Połączenia głowic odwiertów głębinowych z platformą wiertniczą(głębokość wody 5000 m)
● Terminale odbiorcze LNG(-70°C niska temperatura)
● Morskie rurociągi z mediami kwaśnymi do choinek bożonarodzeniowych(H₂S/CO₂)

Obsługa posprzedażna

● Bezpłatne próbki:Nabywcy międzynarodowi mogą ubiegać się o jedną bezpłatną próbkę (opłata za próbkę podlega zwrotowi, odbiór frachtu) w celu przetestowania instalacji i weryfikacji szczelności.

● Wskazówki dotyczące instalacji:Dostarczone są instrukcje montażu w języku chińskim/angielskim, zawierające wartości momentu obrotowego dla różnych materiałów uszczelek (grafit, spiralnie zwijany, PTFE). Dostępne są zdalne wskazówki wideo.

● Doradztwo techniczne:Zespół inżynierów odpowiada na pytania dotyczące wyboru i dopasowania uszczelek w ciągu 4 godzin.

● Możliwość śledzenia jakości:Każdy kołnierz ma unikalny identyfikator, a raporty z testów można sprawdzić na oficjalnej stronie internetowej.

● Gwarancja:18 miesięcy, bezpłatna wymiana z powodu wad produkcyjnych.

● Testy stron trzecich:Na życzenie możliwe jest zorganizowanie przez firmę SGS/BV próby ciśnieniowej na miejscu.

Dlaczego warto wybrać Longana

1. Unikalna konstrukcja powierzchni uszczelniającej:Większość kołnierzy dostępnych na rynku to czyste FF lub czyste RF. Nasz płaski kołnierz z podwyższoną powierzchnią czołową pozwala uzyskać zarówno równomierność naprężeń FF, jak i niezawodność uszczelnienia RF bez zmiany typu uszczelki. Jest szczególnie odpowiedni do projektów modernizacyjnych, w których oryginalny rurociąg może być FF lub RF – ten produkt jest kompatybilny z obydwoma.

2. Przewaga kosztowa w pełnym cyklu życia:Całkowity koszt 30-letniej eksploatacji wynosi zaledwie 6200 USD, co oznacza oszczędność 66% w porównaniu z tradycyjnymi kołnierzami kosztującymi 18 500 USD. Czas pojedynczej wymiany wynosi 2,5 godziny (tradycyjnie 8 godzin), roczna częstotliwość konserwacji wynosi 0,7 razy (tradycyjnie 3,2 razy).

3. Pełna certyfikacja:API 6A PSL 3G, odpowiedni do scenariuszy o bardzo wysokim ciśnieniu z mediami gazowymi H₂S i CO₂.

4. Sprawdzalne, rzeczywiste dane:Wszystkie wskaźniki wydajności są dostępne do testów na miejscu z udziałem klienta. Dostępne są bezpłatne próbki.

5. Szybka reakcja:Przedmioty standardowe wysyłamy w ciągu 3 dni, przedmioty niestandardowe w ciągu 15-30 dni.

Streszczenie: Płaski kołnierz z podwyższoną powierzchnią czołową firmy Longan, z hybrydową konstrukcją powierzchni uszczelniającej, rozwiązuje problemy tradycyjnych kołnierzy w zakresie kompatybilności uszczelek, rozkładu naprężeń i uszczelnienia pod wysokim ciśnieniem. W połączeniu z bioniczną strukturą plastra miodu, hartowaniem gradientowym i pierścieniem wzmacniającym ze stopu tytanu, jego wytrzymałość na zginanie, ciśnienie rozrywające i trwałość zmęczeniowa ulegają znacznej poprawie. Certyfikat API 6A PSL 3G i redukcja kosztów pełnego cyklu życia o 66% w ciągu 30 lat sprawiają, że jest to idealny wybór w przypadku gazu łupkowego, inżynierii głębinowej i złożonych systemów rurociągów. Prześlij swoje wymagania, aby otrzymać bezpłatne próbki i profesjonalne rozwiązania uszczelniające.

Często zadawane pytania

P: Czy płaski kołnierz z podwyższoną powierzchnią czołową może zastąpić istniejący kołnierz RF?
O: Tak. Jeśli ciśnienie i rozmiar są zgodne, może on bezpośrednio zastąpić kołnierz RF, a oryginalna uszczelka RF może być nadal używana. Jeśli kołnierz współpracujący to FF, wymagana jest uszczelka pełnopowierzchniowa, ale płaska powierzchnia tego produktu jest wystarczająco duża, aby była w pełni kompatybilna.

P: Czy ta hybrydowa powierzchnia uszczelniająca wymaga specjalnych uszczelek?
Odpowiedź: Nie. Można nadal używać standardowych uszczelek ASME B16.21 RF (np. spiralnie zwijanych z pierścieniem wewnętrznym) lub uszczelek FF (uszczelki grafitowe pełnopowierzchniowe). Nasze testy pokazują, że skuteczność uszczelniania obu typów uszczelek na tym kołnierzu jest lepsza niż w przypadku tradycyjnych pojedynczych powierzchni uszczelniających.

P: Czy śruby poluzują się pod pulsującym ciśnieniem 35 MPa?
Odp.: W tym produkcie zastosowano podwójne stożkowe otwory na śruby. Przy wahaniach 35 MPa tłumienie obciążenia wstępnego wynosi ≤5%, podczas gdy w przypadku tradycyjnych otworów okrągłych tłumienie wynosi ≥20%. Zaleca się stosowanie hydraulicznego klucza dynamometrycznego o układzie krzyżowym z trzema stopniami. Możemy dostarczyć tabelę obliczeń momentu obrotowego.

P: Czy można dostarczyć różne materiały, takie jak stal nierdzewna?
O: Tak. Standardowym materiałem tego produktu jest hartowana w gradiencie stal wysokowęglowa, ale na życzenie możemy również dostarczyć stal 316L, stal nierdzewną typu duplex itp. Ta sama struktura plastra miodu i pierścień wzmacniający ze stopu tytanu dotyczą również stali nierdzewnej.

P: Jak możemy zweryfikować deklarowane ciśnienie rozrywające wynoszące 42 MPa?
Odp.: Zapraszamy klientów do wzięcia udziału w testach rozrywających w naszej fabryce. Produkty znajdujące się w magazynie są losowo pobierane co kwartał, a raporty z testów są przechowywane na naszej stronie internetowej. Możesz także poprosić o oddzielne badanie swojej próbki; koszt ponosimy my (próbkę należy zwrócić).
