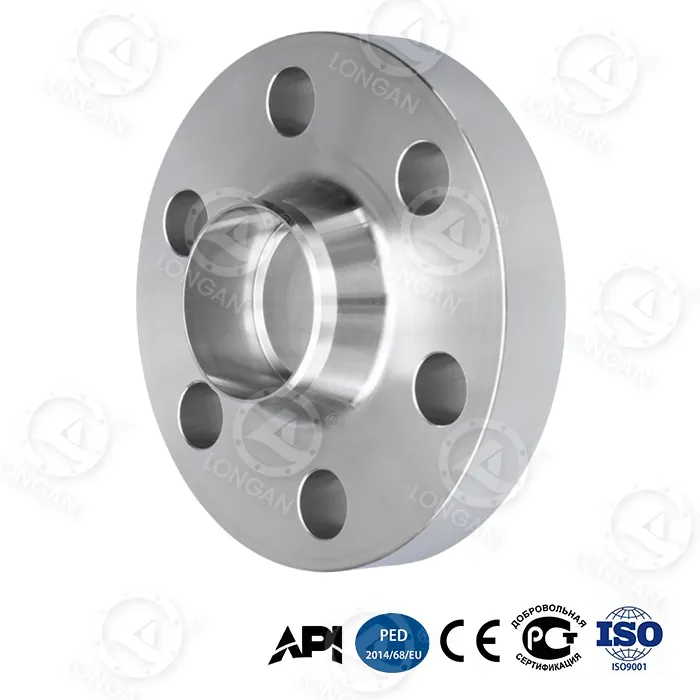

Kołnierz do spawania doczołowego 304

Dane techniczne

1. Certyfikacja materiału (ASTM A182 F304)

Przypadek testowy funkcji wartości standardowej elementu

Ni 8,0 ~ 11,0% Austenit Stabilność 9,2%

C ≤0,08% - 0,05%

Cr 18,0 ~ 20,0% Ochrona przed korozją oksydacyjną 18,8% (spektrometr)

2. Ciśnienie-temperatura

Temperatura (°C) Klasa 150 (bar) Klasa 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Właściwości mechaniczne

Parametr 304 Wartość kołnierza – podstawa standardowa

Tolerancja średnicy wewnętrznej (NPS 12") ±0,25 mm ASME B16.5, tabela 5

Wytrzymałość na rozciąganie 515 MPa ASTM A182

Granica plastyczności 205 MPa ASTM A182

Odchylenie środka koła otworu na śrubę ±0,8 mm MSS SP-44

Obowiązujące scenariusze

Zalecane scenariusze Dopuszczalne media Scenariusze zabronione Rozwiązania alternatywne

Sprężone powietrze pod niskim ciśnieniem Suche powietrze (punkt rosy <-40°C) Wilgotne powietrze zawierające siarkę Niklowana stal węglowa

Sprzęt spożywczy Produkty mleczne, soki (pH>4,5) Środki dezynfekcyjne zawierające chlor Kołnierz 316L

Miejskie zaopatrzenie w wodę Woda słodka, woda pitna Woda morska/woda o wysokiej zawartości chloru (>50 ppm Cl⁻) Kołnierz 316

HVAC Gorąca woda (<80°C), para wodna Kwas solny/kwas siarkowy (pH<4) Stop Hastelloy

Dlaczego warto wybrać kołnierz do zgrzewania doczołowego 304?

1. Niższy koszt

Materiał Cena jednostkowa (wartość odniesienia) Żywotność Koszt całkowity (10 lat)

Kołnierz 316 2,3x 15 lat + 1,2x

Kołnierz doczołowy 304 z szyjką 1,6x 10 lat + 1,0x

Kołnierz ze stali węglowej 1,0x 2 lata (wyciek rdzy) 2,8x

2. Zalety projektu konstrukcyjnego

Dokładność powierzchni uszczelniającej: Chropowatość powierzchni RF kołnierza spawalniczego ze stali nierdzewnej 304 wynosi 125-250 μin Ra, zapewniając niezawodność uszczelnienia uszczelki.

Stożkowe przejście szyjki: Zmniejsza współczynnik koncentracji naprężeń o 40% i wydłuża trwałość zmęczeniową spoiny.

3. Podstawowa odporność na korozję

Test w mgle solnej: Brak czerwonej rdzy przez 500 godzin

Warstwa ochronna chromowo-niklowa: Zawartość Cr ≥18% tworzy warstwę pasywacyjną odporną na korozję powodowaną przez wodę, parę i słaby kwas (pH>4,5).

Opis ograniczeń: Nie nadaje się do środowisk zawierających jony chlorkowe> 50 ppm (takich jak woda morska), a 316 wymaga obecnie modernizacji.

Często zadawane pytania

P1: Jaka jest różnica w kosztach w przypadku kołnierza 316?

Odpowiedź: Cena kołnierza do zgrzewania doczołowego 304 jest o 30 ~ 35% niższa przy tych samych specyfikacjach (ze względu na różnicę w zawartości niklu i molibdenu). Jeśli medium nie zawiera jonów/kwasów chlorkowych, bardziej ekonomiczny jest wybór 304.

P2: Czy 304 można stosować do rur zewnętrznych?

Odpowiedź: Przy niskiej wilgotności (<60%) RH) Można go używać przez długi czas w środowisku wolnym od soli; Na obszarach przybrzeżnych/przemysłowych wymagana jest powłoka antykorozyjna, w przeciwnym razie w ciągu 2-3 lat mogą wystąpić wżery.
